铝制格栅板

钢不锈钢压制

产品信息

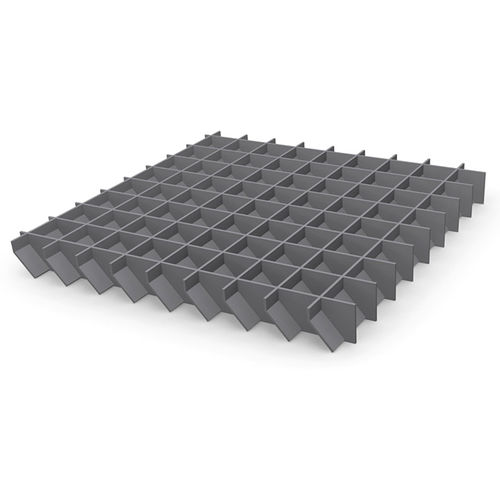

该整压式百叶格栅为特殊设计，结合了压锁式与整体格栅的结构优点与百叶式外观。横条的倾角可自由选择。承重扁条的冲压深度仅为10 mm，有利于提高承载能力。可选材料：钢、铝、不锈钢。可对承重扁条进行开口/刻槽处理以增强防滑性能。可生产的横条最大长度：1,250 mm。适用场景：幕墙覆面、人行跨越及通道铺面等。

技术数据 — 常见网格间距
承重扁条 | 横条间距
22.2 | 22.2；33.3；44.4；66.6
33.3 | 22.2；33.3；44.4；66.6
44.4 | 22.2；33.3；44.4；66.6
66.6 | 22.2；33.3；44.4；66.6
99.9 | 22.2；33.3；44.4；66.6

标准承重扁条型材
承重扁条 2 mm | 承重扁条 3 mm
25/2 | 25/3
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3

附件 / 固定夹具

• 焊接孔板：由焊接的孔板组成，孔径与布置按客户要求；紧固螺栓由客户提供。
• B 型夹具：由鞍形上夹、下夹紧件、M8x60 六角螺栓和 M8 方螺母组成。

应用 / 技术规格

• 材料：钢、铝、不锈钢
• 承重扁条冲压深度：10 mm
• 横条最大可生产长度：1,250 mm
• 横条角度：可自由选择
• 承重扁条可开口/刻槽以提高防滑性能
• 推荐用途：幕墙覆面、跨越通道、人行道铺面
