金属格栅板

产品信息
在需要减少透光性的场合，百叶格栅可在保证承重功能的同时提供可控遮蔽。典型应用包括桥梁与步道地面、遮阳、通风格栅、立面与吊顶等。

材料与应用

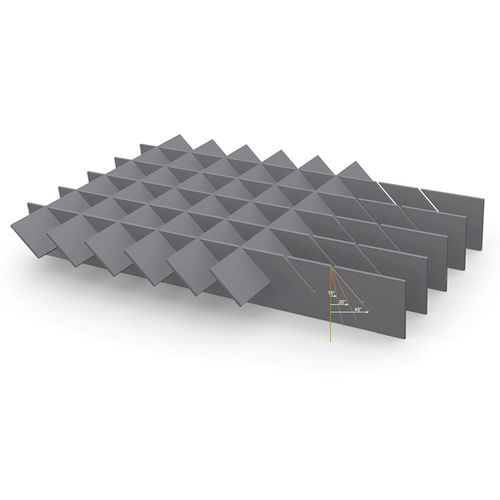

MEISER 提供钢、铝、不锈钢材质的百叶格栅。横杆可按 15°、30° 或 45° 压入，以获得不同的透视度。横杆最大可制作长度：1500 mm。

技术参数
常见网格布置（示例）
承载杆 | 横杆列
33.3 | 22.2 | 33.3 | 66.6
66.6 | 22.2 | 33.3 | 66.6
99.9 | 22.2 | 33.3 | 66.6

标准承载杆规格（示例）
承载杆 2 mm | 承载杆 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

配件 / 固定件

• 焊接孔板 — 由焊接的孔板组成，孔位与尺寸按客户要求；紧固螺栓由客户提供。
• 夹具 B — 由鞍形上夹、下夹、M8x60 六角螺栓和 M8 方螺母组成。

参考项目 / 适用场景

• 自行车停车棚，Erftstadt
• OneOnOne House，卢森堡
• 停车场，Bielefeld
• 生物医学技术，特温特大学，Enschede
• 停车场，Bietigheim‑Bissingen

特性 / 技术规格

• 材料：钢、铝、不锈钢（MEISER）
• 横杆倾斜角：15°、30°、45°
• 横杆最大长度：1,500 mm
• 注意：15° 倾斜仅在承载杆厚度为 3 mm 时技术上可行
• 常见网格布置与标准剖面：见上表（示例）
