金属格栅板

焊接式

产品信息

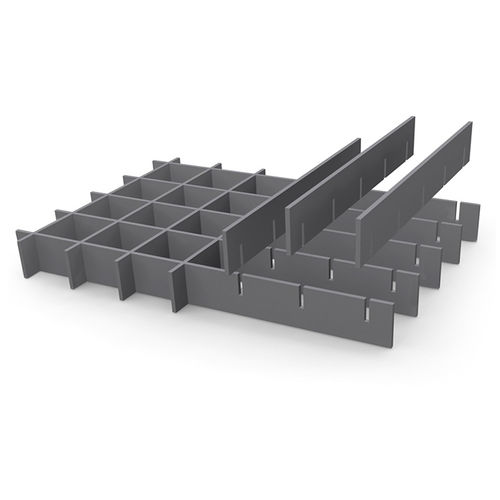

整体格栅之所以命名为“整体”，是因为承载桿（bearing bars）与横桿（cross bars）具有相同的截面尺寸并因此等高。承载桿指两端均有支撑且底面不设开槽的桿件。与普通压锁格栅相比，整体格栅具有更好的视觉遮挡效果和更整洁的外观。

技术参数
承载桿 2–3 mm 的常见网格间距
承载桿 | 横桿（列）
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

承载桿 5 mm 的常见网格间距
承载桿 | 横桿（列）
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

标准承载桿型材
承载桿 2 mm | 承载桿 3 mm | 承载桿 5 mm
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

配件 / 固定件

• 焊接穿孔板：按客户规格焊接的穿孔板；孔径和孔位按客户要求；螺丝由客户提供。
• 格栅定位螺栓固定件：由头部螺栓和止动法兰组成；针对高腐蚀环境（如海上）有特殊版本（例如 X-BT），并可提供预装版本 X-GR RU。
• Hilti 卡扣：马鞍式上夹和下夹连接；抗振性高，可单人搬运，显著缩短安装时间。
• B 型夹：由马鞍上夹、夹下件、M8x60 六角螺栓和 M8 方螺母组成。
• A 型安全夹：由安全上件、夹下件、六角螺栓和方螺母组成。
• D 型安全夹：由安全上件、夹下件、六角螺栓和方螺母组成。

适用场景 / 参考（示例）

• 物流中心与仓库
• 博物馆及公共建筑
• 体育馆与学校
• 建筑与工业项目

规格 / 技术说明

• 承载桿与横桿具有相同截面和相同高度。
• 承载桿定义：两端受力支撑，底面无开槽。
• 相比压锁格栅，视觉遮挡性更强，外观更整洁。
• 可按上表选择常见网格间距与横桿组合（承载桿间距 2–3 mm 与 5 mm）。
• 可供型材示例：25/2、25/3、30/2、30/3、30/5、35/2、35/3、35/5、40/2、40/3、40/5、45/2、45/3、45/5、50/2、50/3、50/5、60/3、60/5、70/3、70/5、80/3、90/3、100/3。
