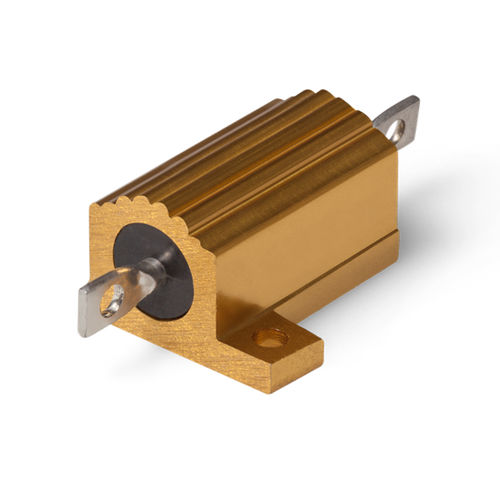

功率电阻 MAL

绕线轴向机轴盒式

采用铝制外壳的绕线功率电阻器，适用于连续高功率应用 MAL 功率电阻器专为需要连续高功率和宽电阻范围的应用而设计。 该绕线电阻器基于陶瓷基板制造，并集成于坚固的铝制外壳中，从而提供机械保护并确保高耐用性。根据型号不同，提供5 W、10 W、25 W和50 W的分级功率等级，可根据不同的功率需求选择合适的电阻器。 电阻范围从 0.01 Ω 到 250 kΩ，电阻公差从 ±0.01% 到 ±10%，可满足极其广泛的应用需求——从低阻值分流电阻和负载电阻，到更高 kΩ 范围内的精密电阻。 典型的温度系数为 ±20 ppm/°C，可确保低温度漂移，这对于电流测量、参考支路或稳定的负载条件非常有利。工作温度范围为 −55 °C 至 +275 °C，允许在热环境要求苛刻的场合使用，例如在电源、转换器和驱动电子设备中。 可选的低电感绕组可降低寄生电感，从而适用于快速开关功率级或带宽更高的测量路径。另一种选项是 4 线（开尔文）连接，它允许直接在电阻上进行精确的电流和电压测量，不受引线和走线电阻的影响。 这使得MAL系列特别适合用作电流测量的分流电阻、制动电阻和负载电阻，或作为电源、转换器和电机驱动系统中的精密功率电阻。
