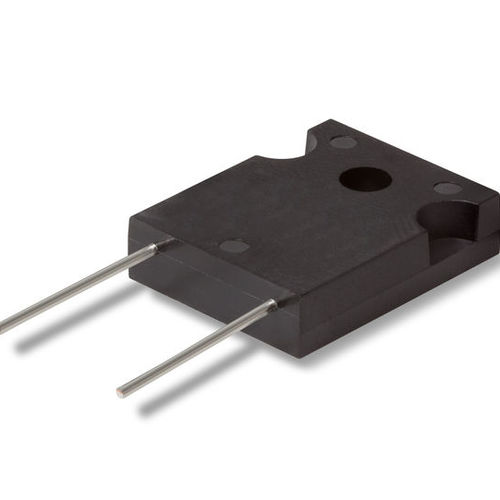

功率电阻 M247

金属膜低电感高频

适用于大功率和开关电源级别的薄膜功率电阻 M247系列是一款薄膜金属功率电阻，适用于需要高功率、紧凑设计和低电感特性的应用场景。该电阻采用TO-247封装，经环氧树脂封装处理，适用于逆变器、驱动和功率模块或电源等高功率电子设备。 根据型号不同，在25 °C且安装在散热器上的情况下，可提供100 W（M247-2）或140 W（M247-3）的功率；若不安装散热器，允许功率为3 W或5 W（在+175 °C时为0 W）。结合 0.02 Ω 至 51 kΩ 的电阻范围，M247 既可作为低阻抗电流检测或负载电阻使用，也可用于高阻抗支路中的电流或电压限制。 电阻公差范围从 ±1% 到 ±5%，可满足从高精度到经典功率应用的典型要求。 低电感设计（典型电感值仅约 12 nH）可减少开关或高频电路中的寄生效应。 温度系数根据电阻值进行分级：R ≥ 10 Ω 时为 ±50 ppm/°C，0.1 Ω ≤ R < 10 Ω 时为 ±100 ppm/°C，R < 0.1 Ω 时为 ±250 ppm/°C。 M247 的工作温度范围为 −55 °C 至 +175 °C，介电强度为 2500 VAC，适用于热和电气要求苛刻的工作条件。 数据表中规定了全面的测试项目，包括负载寿命、湿热、热冲击、耐焊接热、振动和介电强度。允许的电阻变化幅度仅为几个百分点或一个较小的绝对值，因此即使在连续运行的电源和测量应用中，M247 也能在整个使用寿命期间保持稳定的性能。
