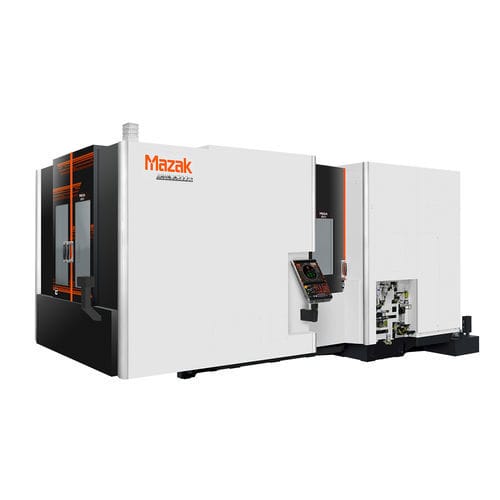

3轴CNC加工中心 MEGA 8800卧式立柱BT 50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 结构
- 立柱
- 主轴头
- BT 50, CAT50
- 工具数量
- 60工具
- 应用
- 用于重型加工
- 其他特性
- 高性能, 高刚性, 高速, 带托盘更换装置
- X轴
1,400 mm
(55.12 in)- Y轴
1,200 mm
(47.24 in)- Z轴
1,325 mm
(52.17 in)- 转速
4,000 rpm
(25,133 rad.min-1)- 输出功率
75 kW, 85 kW
(101.97 hp, 115.57 hp)- X轴进给速度
48,000 mm/min
(31.5 in/s)- Y轴进给速度
48,000 mm/min
(31.5 in/s)- Z轴进给速度
48,000 mm/min
(31.5 in/s)- 最大台面负荷
2,200 kg
(4,850 lb)- 工具重量(最大)
30 kg
(66.1 lb)- 总重量
31,000 kg
(68,343.3 lb)- 整体长度
8,186 mm
(322.3 in)- 整体宽度
3,881 mm
(152.8 in)- 总高度
3,772 mm
(148.5 in)
产品介绍
独特的机床结构为高性能、高精度加工提供了保障
立柱和床身结构
X 轴导轨的安装位置处在两个不同的水平高度上。导轨尾部靠近立柱中心，不但减轻了立柱重量，还使导轨面更接近立柱重心，从而实现了高速、精准的加工。
高速、精准的定位
所有轴均采用直线滚柱导轨，在减少非切削时间的同时，实现了高速进给下的高精度加工。此外，为了防止轴移动时产生的热量影响加工精度，机床的滚珠丝杠事先经过了预紧，且两端固定，由冷却油作为介质完成贯通冷却。即使在钻削大量工件、发生频繁的轴向移动时，也能确保可靠的定位精度。
