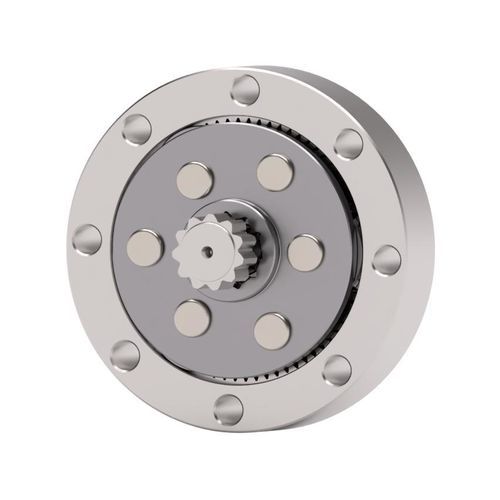

行星减速机 LGU57-M8

同轴小齿轮轴10-20Nm

摆线减速器 — TOSCHTEC REDUCER (type-c)
紧凑型摆线减速器，旨在在保持与传统齿轮减速器相当厚度的同时，实现更高的减速比。摆线原理可在不叠加多级行星齿轮的情况下实现更高的减速比，从而在相同厚度下减小占用空间。

用途

• 小型机器人模块
• 服务型机器人
• 轻型车辆与移动平台

规格

• 减速比：30:1（可配置）
• 尺寸：最大外径 Ø79 mm × 宽度 37.8 mm（减速器部件 Ø63 mm × 宽度 37.8 mm）
• 允许输入转速：3,000 rpm
• 允许输出扭矩：12 Nm
• 重量：约 540 g
• 效率：约75%（输入3,000 rpm，输出12 Nm时）

高速旋转用高性能行星齿轮模块
标准产品的推荐输出转速上限为1,000 rpm。通过对齿轮结构的改良，我们开发了可以承受更高转速的高性能行星齿轮模块，扩大了适用场景。

适用型号
LGU75-M12 Series

规格

• 减速比：4:1、5:1
• 尺寸：外径 Ø75 mm；宽度 24.8 mm
• 允许输出转速：2,500 rpm（4:1）、2,000 rpm（5:1）
• 允许输出扭矩：25 Nm（4:1）、22 Nm（5:1）（允许输出转速下的数值）
• 重量：约 500 g
• 回程间隙：1.5°
• 效率：90–95%

技术参数

• TOSCHTEC REDUCER (type-c)：减速比 30:1（可配置）
• TOSCHTEC REDUCER (type-c)：最大外径 Ø79 mm × 宽度 37.8 mm（减速器部件 Ø63 mm × 宽度 37.8 mm）
• TOSCHTEC REDUCER (type-c)：允许输入转速 3,000 rpm
• TOSCHTEC REDUCER (type-c)：允许输出扭矩 12 Nm
• TOSCHTEC REDUCER (type-c)：重量 约 540 g
• TOSCHTEC REDUCER (type-c)：效率 约75%（输入3,000 rpm，输出12 Nm时）
• 高性能行星齿轮模块（LGU75-M12 Series）：减速比 4:1 和 5:1
• 高性能行星齿轮模块：外径 Ø75 mm；宽度 24.8 mm
• 高性能行星齿轮模块：允许输出转速 2,500 rpm（4:1）、2,000 rpm（5:1）
• 高性能行星齿轮模块：允许输出扭矩 25 Nm（4:1）、22 Nm（5:1）
• 高性能行星齿轮模块：重量 约 500 g
• 高性能行星齿轮模块：回程间隙 1.5°
• 高性能行星齿轮模块：效率 90–95%
