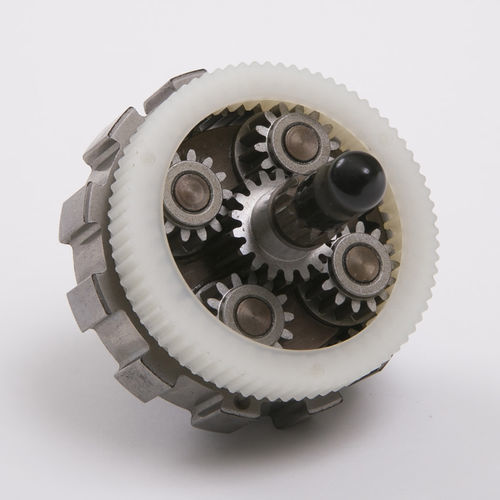

行星减速机 Custom同轴实心轴多输出
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 行星
- 轴位置
- 同轴
- 机轴位置
- 花键, 键控镗孔, 实心轴, 小齿轮轴, 花键轴, 多输出
- 扭矩
- 200-500Nm, 100-200Nm, 20-50Nm, 50-100Nm, 500-1000Nm, 1-2kNm, 10-20Nm, 1-5Nm, 5-10Nm, 0.5-1Nm, 2-5kNm, 0.2-0.5Nm, 5-10kNm
- 安装类型
- 法兰安装, 轴装式
- 构造特性
- 紧凑型, 模块化, 微型, 塑料外壳
- 层数
- 单级, 多级
- 性能
- 精准, 高性能, 静音, 高效率, 间隙限定式, 高扭矩, 高刚性, 大功率, 重载, 高速
- 应用
- 用于机器人, 用于传动装置, 用于伺服电动机, 用于起重机, 用于切割机, 食品工业, 用于搬运设备, 提升应用, 用于汽车, 用于传送带, 机器, 航空应用, 用于大型设备, 用于AGV, 用于机器, 用于发电, 直流电动机, 用于自动化设备, 连续运行, 用于机动连接, 用于阀门, 用于风力涡轮机, 用于电动机, 用于机床, 工业用途, 用于作动器, 用于医疗设备, 海洋应用, 用于冶金产业, 用于高度调整, 车用, 用于输送机, 用于提升系统
- 其他特性
- 大型, 定制, 高质量, 铝制, 线性, 通用, 坚固, 单级减速, 不锈钢, 组合, 低速, 高温
- 削减比率
最多: 125 unit
最少: 1 unit
产品介绍
MATEX行星齿轮减速器为紧凑型模块化齿轮单元，适用于减速、增速、传动和电动执行器等应用，提供减重、节省空间和实现高减速比的解决方案。
示例：减重
示例：节省空间
示例：更高减速比
客户案例1
客户案例2
特性 / 技术规格
示例：减重
- 齿轮树脂化：MATEX行星齿轮单元在相同直径下提供三种齿轮材料——金属、烧结和塑料，可通过在保持相同直径的情况下将金属或烧结齿轮替换为塑料齿轮来减轻重量。实际示例：将烧结齿轮LGU75-4SAD替换为塑料齿轮LGU75-4PAD以减轻重量。
示例：节省空间
- 压缩行星结构：紧凑的单元设计可安装在狭小空间；在某些定制产品中，通过将二级行星齿轮集成到单级或采用无托架结构，可进一步实现小型化。
示例：更高减速比
- 使用多个行星单元：可以将单元多层组合以达到目标减速比。示例：在一个齿轮头中组合三个单元（75-100MMM8A15 / 75-100PPPA15），得到减速比 = 4 × 5 × 5 = 100。
客户案例1
- 客户需求：为手持搅拌器开发一种能同时提供两种不同输出速度的行星减速器。
- MATEX提案：采用MATEX原始减速机构的双速输出结构；特点：能够实现不同速度的同轴输出的独特行星减速器；应用：家用电器用减速器。
客户案例2
- 客户需求：为电动轮椅开发一种在紧凑空间内具有高扭矩和高减速比的行星减速器。
- MATEX提案：采用无托架结构代替组合两台单元；特点：比传统设计小型约40%；应用：电动轮椅用行星单元。
特性 / 技术规格
- 产品系列：MATEX PLANETARY GEAR REDUCER
- 齿轮材料选项：金属、烧结、塑料
- 模块化：单元可堆叠/多层组合（示例最多三台单元）以提高减速比
- 参考型号：LGU75-4SAD、LGU75-4PAD、75-100MMM8A15、75-100PPPA15
- 示例减速比：4 × 5 × 5 = 100
- 设计特点：适用于小空间的紧凑单元外形；可选无托架结构以进一步缩小体积；可选同轴双输出配置
