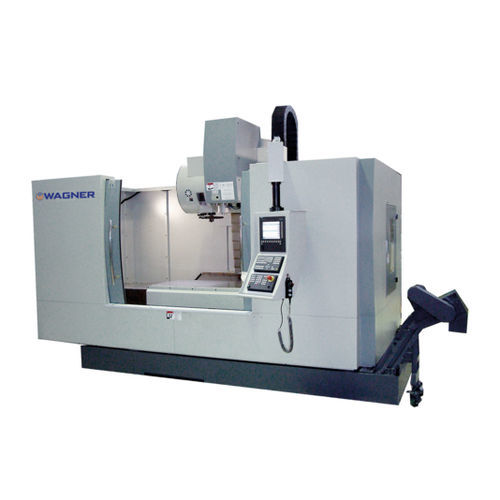

3轴CNC加工中心 WMC series 立式立柱SK40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 立柱
- 主轴头
- SK40, SK50
- 工具数量
- 24工具
- 其他特性
- 紧凑型
- X轴
1,800 mm, 2,000 mm, 2,500 mm, 3,000 mm
(70.87 in, 78.74 in, 98.43 in, 118.11 in)- Y轴
800 mm, 1,000 mm
(31.5 in, 39.37 in)- Z轴
700 mm, 800 mm
(27.56 in, 31.5 in)- 转速
最多: 30,000 rpm
(188,496 rad.min-1)最少: 6,000 rpm
(37,699 rad.min-1)- X轴进给速度
最多: 7,000 mm/min
(4.59 in/s)最少: 1 mm/min
(0 in/s)- Y轴进给速度
最多: 7,000 mm/min
(4.59 in/s)最少: 1 mm/min
(0 in/s)- Z轴进给速度
最多: 7,000 mm/min
(4.59 in/s)最少: 1 mm/min
(0 in/s)- 最大台面负荷
2,200 kg, 3,000 kg, 3,200 kg, 3,400 kg
(4,850 lb, 6,614 lb, 7,055 lb, 7,496 lb)- 工具重量(最大)
7 kg, 15 kg
(15.4 lb, 33.1 lb)- 放置精度
0.005 mm
(0.0002 in)- 换刀时间
2 s, 10 s
- 总重量
15,500 kg, 20,000 kg, 23,000 kg, 25,000 kg
(34,171.65 lb, 44,092.45 lb, 50,706.32 lb, 55,115.57 lb)- 整体长度
4,970 mm, 5,685 mm, 6,490 mm, 7,200 mm
(195.7 in, 223.8 in, 255.5 in, 283.5 in)- 整体宽度
3,325 mm, 3,550 mm, 3,665 mm
(130.9 in, 139.8 in, 144.3 in)- 总高度
3,390 mm, 3,550 mm, 3,600 mm
(133.5 in, 139.8 in, 141.7 in)
产品介绍
- 振动阻尼特性
- 横向行程从：650 - 1,000mm
- 纵向行程：1,100 - 3,000毫米
- 从WMC 1,200开始，有4个横向导轨（标准）。
- 从WMC 2.500开始，带6个横向导轨（标准）。
- 适用于各种应用的正确主轴
---
