球形阀

气动减压流量控制

产品概述

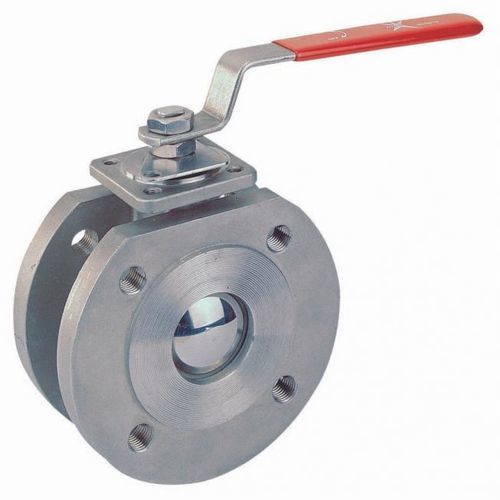

紧凑型 Wafer 型全通径球阀，压力等级符合 ANSI Class 150 及 PN10/16/40。采用 CF8M 不锈钢，结构轻巧节省空间。提供多种设计（Standard、耐火 Series F98、通过 ISO 15848-1 认证的 Series F98A）以及多种尺寸和压力等级。可选 V 型球（30°/60°/90°）用于流量调节，标配 PTFE/RTFE 阀座，亦可按需提供其他材料或认证。

可选型号

• Standard — Wafer 型，紧凑，全通径；可选 30°/60°/90° V 型球用于流量控制；可按需提供 NACE MR0175；尺寸 1/2" ~ 6"；压力 ANSI Class 150、PN16/40；阀体 CF8M；阀座 PTFE/RTFE 标配（其他选项可定制）。
• Series F98 — Series F98，耐火设计；Wafer 型，直接安装（Direct Mount），耐火，全通径；符合 B16.34；尺寸 1/2" ~ 4"；压力 PN16；阀体材料 1.4408 / 1.0619；阀座 PTFE/RTFE 标配（其他选项可定制）。
• Series F98A — Series F98A，ISO15848-1 认证；Wafer 型，全通径；通过 ISO 15848-1 认证；尺寸 1/2" ~ 4"；压力 PN10/40；阀体材料 1.4408 / 1.0619；阀座 PTFE/RTFE 标配（其他选项可定制）。

型号对比（表格）
Model | Size | Pressure Rating | Body | Seats | Design
Standard | 1/2" ~ 6" | ANSI Class 150, PN16/40 | CF8M | PTFE/RTFE standard (options available) | Wafer type, compact, full port, V-port option, optional NACE MR0175
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, Direct Mount, fire safe, conforms to B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, full port, ISO 15848-1 certified

技术参数

• 结构: Wafer 型，全通径；紧凑，节省空间。
• V-Port 选项: 提供 30°、60°、90° V 型球用于流量控制（指定型号为标准配置）。
• 尺寸: 各型号范围如上 — Standard: 1/2" ~ 6"；Series F98 / F98A: 1/2" ~ 4"。
• 压力等级: ANSI Class 150；根据型号/配置可为 PN10、PN16、PN40。
• 阀体材料: CF8M（Standard），1.4408 / 1.0619（Series F98 / F98A）。
• 阀座: PTFE / RTFE 标配；可按需提供替代阀座材料。
• 标准与认证: 在指定情况下符合 B16.34；Series F98A 通过 ISO 15848-1 认证；可按需提供 NACE MR0175。
• 耐火选项: Series F98 指定为耐火（Direct Mount 耐火设计）。
• 典型应用: 适用于需要紧凑 Wafer 型全通径球阀的法兰连接场合，且可选防逸散排放认证与流量控制功能。
• 型号变体: 提供 3 种型号（Standard、Series F98、Series F98A）。
