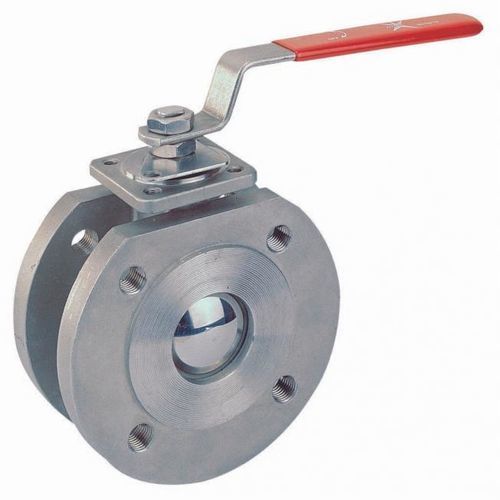

球形阀

手动流量控制法兰

概述
紧凑型 wafer 式全通径球阀，额定 ANSI Class 150 和 PN16/40。CF8M 不锈钢材质，重量轻且节省空间，提供三大型号系列以覆盖不同尺寸、压力等级和认证要求。

型号

• Standard — Wafer 型、紧凑、全通径；可选 30/60/90° V 形球体以实现流量控制；可按需提供 NACE MR0175；尺寸 1/2" ~ 6"；压力 ANSI Class 150、PN16/40；阀体材质 CF8M；密封座标准为 PTFE/RTFE，亦可按需定制。
• Series F98 — Series F98（耐火型）：Wafer 型、Direct Mount、耐火、全通径；符合 B16.34；尺寸 1/2" ~ 4"；压力 PN16；阀体材质 1.4408 / 1.0619；密封座标准为 PTFE/RTFE，亦可按需定制。
• Series F98A — Series F98A（ISO 15848-1）：Wafer 型、全通径，获得 ISO 15848-1 认证；尺寸 1/2" ~ 4"；压力 PN10/40；阀体材质 1.4408 / 1.0619；密封座标准为 PTFE/RTFE，亦可按需定制。

型号对比（表）
Model | Size | Pressure Rating | Body | Seats | Design
Standard | 1/2" ~ 6" | ANSI Class 150, PN16/40 | CF8M | PTFE/RTFE (standard) or other options | Wafer type, compact, full port, optional 30/60/90° V-port, optional NACE MR0175
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE (standard) or other options | Wafer type, Direct Mount, fire safe, conforms to B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE (standard) or other options | Wafer type, full port, ISO 15848-1 certified

技术规格

• 类型：Wafer 型法兰球阀，全通径 / 全口径
• 材料：阀体 CF8M（不锈钢）；如另有要求可使用 1.4408 / 1.0619
• 尺寸：1/2" ~ 6"（部分系列限于 1/2" ~ 4"）
• 压力等级：ANSI Class 150；PN16/40；PN10/40 视系列而定
• 密封座：PTFE / RTFE 标准；其他材料可按需提供
• 设计特点：紧凑 wafer 结构；Direct Mount 选项（Series F98）；耐火结构（Series F98）；V 型球体（30/60/90°）用于流量控制
• 认证 / 标准：符合 B16.34（适用时）；Series F98A 通过 ISO 15848-1 认证；NACE MR0175 可按需提供
• 变型：三大型号系列 — Standard、Series F98（耐火型）、Series F98A（ISO 15848-1）
