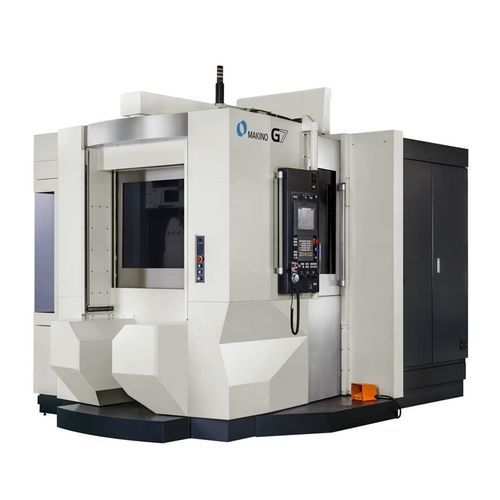

5轴CNC加工中心 G7卧式60工具铣削
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 卧式
- 工具数量
- 60工具
- 相关功能
- 铣削, 钻孔, 攻丝, 磨削
- X轴
690 mm
(27.17 in)- Y轴
650 mm
(25.59 in)- Z轴
730 mm
(28.74 in)- 转速
12,000 rpm
(75,398 rad.min-1)- X轴进给速度
48,000 mm/min
(31.5 in/s)- Y轴进给速度
48,000 mm/min
(31.5 in/s)- Z轴进给速度
43,000 mm/min
(28.22 in/s)- 最大台面负荷
120 kg
(265 lb)- 工具重量(最大)
12 kg
(26.5 lb)
产品介绍
产品概述
Makino G7 是一台5轴卧式研磨与加工中心，可在同一次装夹中完成研磨、铣削、钻孔和攻丝。针对高要求材料和复杂几何形状设计，通过在一台设备上合并多道工序以减少非增值时间。
应用
技术概要
操作说明
G7 可在同一台设备上从铣削切换到研磨，减少设备投资，并通过一次装夹实现多道工序以消除非切削时间。适用于航空航天制造中常见的镍基材料和根型几何形状。
规格
Makino G7 是一台5轴卧式研磨与加工中心，可在同一次装夹中完成研磨、铣削、钻孔和攻丝。针对高要求材料和复杂几何形状设计，通过在一台设备上合并多道工序以减少非增值时间。
应用
- Inconel®及其他镍基合金的研磨
- 根型（root‑form）研磨
- 航空航天用涡轮叶片和叶栅的研磨
技术概要
- A轴：无
- B轴：270°（-90°至+180°）
- C轴：360°
- 主轴转速：12,000 rpm
- 快速移动：48,000 mm/min（X,Y） & 43,000 mm/min（Z）
- 切削进给：48,000 mm/min（X,Y） & 43,000 mm/min（Z）
- 最大工件：φ535 × 400 SR
- 最大承载：120 kg
- 刀库容量：60 把刀
- 最大刀具长度（CAT）：360 mm
- 最大刀具长度（HSK）：420 mm
- 最大刀具直径：70 mm / 220 mm（有限制）
- 最大刀具重量：12 kg
操作说明
G7 可在同一台设备上从铣削切换到研磨，减少设备投资，并通过一次装夹实现多道工序以消除非切削时间。适用于航空航天制造中常见的镍基材料和根型几何形状。
规格
- 托盘：250 mm (9.8 in)
- 行程 X：690 mm (27.2 in)
- 行程 Y：650 mm (25.6 in)
- 行程 Z：730 mm (28.7 in)
- A轴：无
- B轴：270°（-90°至+180°）
- C轴：360°
- 主轴速度：12,000 rpm
- 快速移动 (X,Y)：48,000 mm/min (1,890 ipm)
- 快速移动 (Z)：43,000 mm/min (1,693 ipm)
- 切削进给 (X,Y)：48,000 mm/min (1,890 ipm)
- 切削进给 (Z)：43,000 mm/min (1,693 ipm)
- 最大工件：φ535 × 400 SR (21 in Ø x 15.7 in SR)
- 最大承载：120 kg (265 lbs)
- 刀库容量：60 把刀
- 最大刀具长度（CAT）：360 mm (14.2 in)
- 最大刀具长度（HSK）：420 mm (16.5 in)
- 最大刀具直径：70 mm / 220 mm * (2.8 in / 8.7 in * 有限制)
- 最大刀具重量：12 kg (26 lbs)
