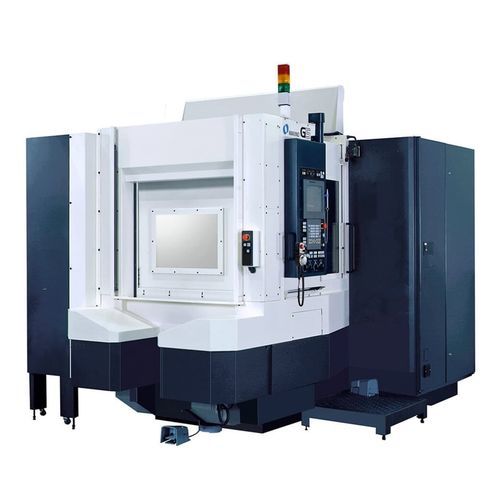

涡轮叶片加工磨削中心 G5

卧式CNC数控5轴

概述
用于涡轮零件和复杂回转部件的5轴CNC磨床，适用于高精度加工。

产品概要
G5为5轴水平加工中心，在单次装夹中集成磨削、铣削、钻孔和攻丝。通过在同一台机床上完成多道工序，G5可消除非增值时间，降低设备投资并缩短零件交付周期——这些优势对航空航天和精密回转部件制造尤为重要。

主要功能

• 5轴水平加工结构（B轴与C轴）
• 在一台机床上集成磨削、铣削、钻孔和攻丝
• 单次装夹加工以消除切削外的非增值时间
• 针对高精度涡轮零件及复杂几何形状设计
• 60位自动刀库（ATC），支持灵活刀具配置

技术规格（公制）
A轴：无
B轴：270°（-90°至+180°）
C轴：360°
主轴转速：12,000 rpm
快速移动速度：48,000 mm/min
切削进给速度：48,000 mm/min
最大工件包络：Ø 440 x 380 SR
最大承载：120 kg
刀库容量：60把刀
刀具最大长度（CAT）：360 mm
刀具最大长度（HSK）：400 mm
刀具最大直径：70 mm / 220 mm（受限）
刀具最大重量：12 kg

技术规格（英制）
托盘：9.8"
X行程：20.5"; Y行程：22.0"; Z行程：23.6"
A轴：无
B轴：270°（-90°至+180°）
C轴：360°
主轴转速：12,000 rpm
快速移动速度：1,890 ipm
切削进给速度：1,890 ipm
最大工件包络：Ø 17.3 x 15 SR
最大承载：265 lbs
刀库容量：60把刀
刀具最大长度（CAT）：14.2"
刀具最大长度（HSK）：15.7"
刀具最大直径：2.8" / 8.7"（受限）
刀具最大重量：26 lbs

应用 / 优势

• 在单次装夹中结合铣削与磨削，消除非增值工序
• 减少设备投资并缩短整体零件交期
• 针对涡轮组件及航空、发电用高精度回转部件优化设计

机型信息

• 机型：G5（5轴CNC磨床）
• 轴配置：B轴 270°（-90°至+180°）；C轴 360°；无A轴
• 主轴转速：12,000 rpm
• 快速移动 / 切削进给：48,000 mm/min（1,890 ipm）
• 最大工件包络：Ø 440 x 380 SR（Ø 17.3 x 15 SR）
• 最大承载：120 kg（265 lbs）
• 刀具配置：60刀位ATC；刀具最大长度 CAT 360 mm / 14.2"；刀具最大长度 HSK 400 mm / 15.7"
• 刀具最大直径：70 mm / 220 mm（受限）— 2.8" / 8.7"（受限）
• 刀具最大重量：12 kg（26 lbs）
