金属膨胀节 TENSA®MODULAR

长方形法兰用于建筑工地

产品概述
当模块化伸缩缝超出可运输长度或分阶段安装时，需在现场拼接各段。mageba为TENSA®MODULAR伸缩缝开发了抗疲劳的现场螺栓接头方案，仅采用螺栓连接，免去现场焊接。该方案简化了物流、加快了逐车道安装速度，并通过在工厂集中完成焊接与防腐处理提高了整体质量。

主要特性

• 抗疲劳的螺栓拼接设计，无需现场焊接
• 焊接与防腐在工厂完成以实现受控质量
• 优化用于逐车道安装和分阶段交付
• 集成铰接机构，简化装配与对齐
• 便于现场快速拆卸或更换模块化接头

工作原理
现场螺栓接头通过高强度螺栓连接和专用铰接细节将模块化伸缩缝段连接。所有焊缝与防护涂层在出厂前完成，现场装配仅需螺栓连接。该设计旨在达到与焊接接头可比的疲劳性能，同时降低现场焊接带来的风险和工期影响。

适用场景
适用于桥梁及结构伸缩缝系统，尤其是TENSA®MODULAR接头以分段方式交付或安装的情况。该螺栓接头适合长跨接头、分阶段施工以及需要逐车道安装、临时拆除或分步更换的项目。

补充信息/图片说明

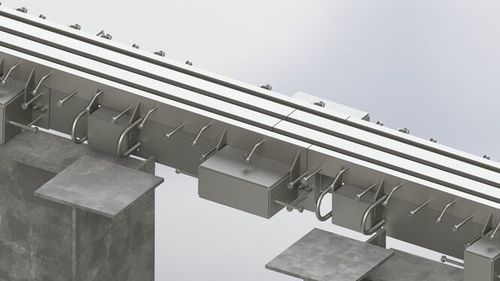

剖面图和安装图展示了单中梁螺栓接头细节以及采用螺栓现场接头设计的完整TENSA®MODULAR伸缩缝。图纸标示了螺栓布局、铰接位置以及出厂防护处理的区域。

技术规格

• 抗疲劳的螺栓拼接设计（无需现场焊接）
• 适配TENSA®MODULAR伸缩缝
• 集成铰接机构以优化装配与受力传递
• 所有焊缝与表面均工厂施加焊接与防腐处理
• 适用于因长度或分阶段安装需在现场拼接的模块化接头
• 支持逐车道安装并便于拆卸/更换
• 与现场焊接接头相比提高了现场质量并加快了安装速度
