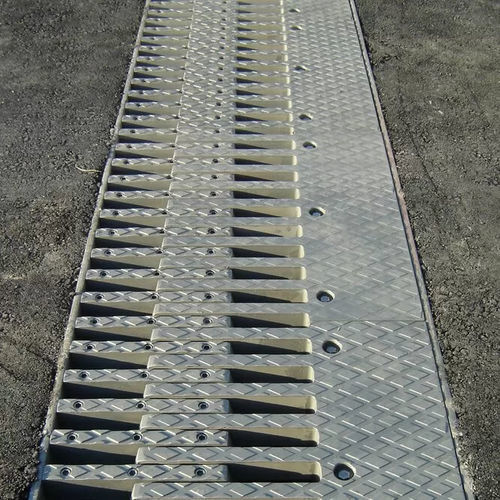

钢膨胀节 TENSA-FINGER GF

方形承插式用于桥梁工程

般位移量达200-1500毫米 牢固耐用 大位移量的简单设计 几乎没有磨损部件，维护成本低 表面板由弹簧压住，便于旋转和阻尼振动 工作原理 玛格巴TENSA-FINGER GF滑动指形伸缩装置适合于最大位移为不超过1000毫米的桥体结构。钢制指形板跨置在边梁之间，边梁被锚固在构造缝的两侧，同时边梁上安装有连接桥面的防水橡胶带。排水管悬挂于伸缩缝下方，连接在边梁上，将雨水排进桥梁的排水系统。指形板被不锈钢弹簧牵引着处于向下预压的状态，以防止它们由于桥梁沉降或旋转突出路面而影响车辆行驶。指形板下部的铰链支撑比起悬臂指型式伸缩装置，对锚固点和支撑结构产生较小的瞬时冲击荷载。伸缩装置的梳型齿指向是交通工具行驶的方向，减少了噪音排放，增大了驾驶员的舒适度。 应用 TENSA-FINGER GF滑动指形伸缩装置适用于高负荷交通运输。系统设计以模块化为基础，按需要安装独立的指形钢板。与悬臂指型式伸缩装置相比，其主要优势为大大减少在支撑结构上瞬时冲击荷载的影响。
