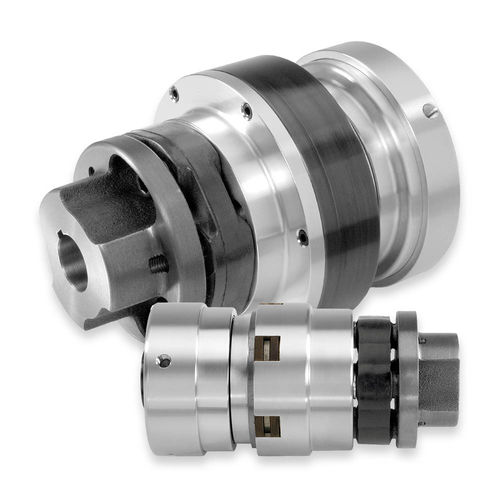

带挠性联轴节离合器 STH Series

摩擦气动重型应用

空气离合器联轴器 标准系列轴对轴安装 连接有轻微角度偏差和/或平行偏移的两根支撑轴 功能。连接，断开 驱动安排。轴对轴，轻微的角度偏差和/或平行偏移 操作方式 摩擦离合器联轴器与空气压力啮合，空气耗尽后弹簧释放。 扭矩与施加的空气压力成线性关系。 安装 固定螺钉和客户提供的钥匙将离合器机构连接到一个轴上，将联轴器毂连接到第二个完全支持的轴上。 需要防转臂来防止空气壳体的旋转。 离合器联轴器是为水平安装设计的。如果需要垂直安装，请咨询工程部的选项。 注意：离合器联接机构不支持弹性联接的一半。 应用 弹性离合器联轴器连接/断开两根完全支撑的轴。 最大转速因型号而异。请参考细节表（如下）。如果预期的应用超过了所列的最大转速，请咨询工程部。 设计特点 弹性元件可补偿高达3度的角度错位和高达0.040的轴间平行偏移。 离合器机构和联轴器都有钻孔，以适应所示的最大尺寸（美国和公制），以接受不同的轴尺寸。 低系数的摩擦衬里版本可用于需要滑移或更窄扭矩范围的应用。请联系工程部了解详情。
