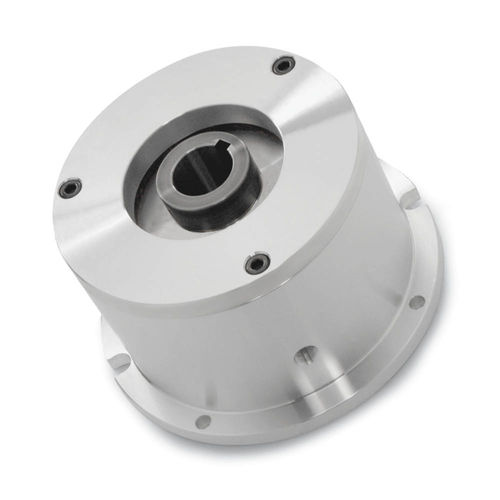

弹簧紧固式制动器 STH Series

摩擦气动松开式安全

弹簧式制动器 标准系列法兰式安装 用于断电保持的法兰安装式摩擦制动器 功能。保持，故障保护（非循环应用）。 驱动安排。机架或支架到轴 操作方式 弹簧压力压缩驱动盘和摩擦盘，产生一个固定的扭矩。 当有足够的气压时，制动器会释放（见下表）。 安装 制动器的法兰盘用螺栓固定在机器框架或其他固定装置上，轴插入孔中，用客户提供的钥匙固定。 制动器也可以安装在轴的中间，法兰盘连接到一个支架上。 弹簧式制动器是为水平安装而设计的。如果需要垂直安装，请咨询工程部。 应用 弹簧式制动器是为保持应用而设计的。 最大转速因型号而异。请参考细节表（如下）。如果预期的应用超过了所列的最大转速，请咨询工程部。 设计特点 弹簧制动器是按订单生产的，其孔径大小不超过所显示的最大值，便于安装。 钻孔和开槽的法兰允许不同的安装安排。 低摩擦系数的衬片可用于需要滑移或较窄扭矩范围的应用。请联系工程部了解详情。
