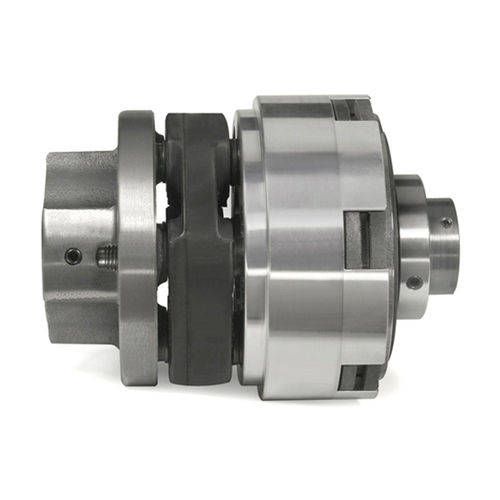

带弹性联轴节扭矩限制器 STL Series

摩擦机械

灵活的机械摩擦力扭矩限制器联轴器 在两个有轻微角度和/或平行偏差的支撑轴之间提供过载保护 功能。过载保护 驱动安排。轴对轴，轻微的角度错位和/或平行偏移 扭矩限制器机制是通过钻孔和键连接到一个完全支持的轴。 联轴器是钻孔和键控的，以连接到一个完全支持的轴。 操作 当超过扭矩设定值时，持续啮合的摩擦扭矩限制器会滑动。继续滑动，直到过载停止。 组件的每一面，(1)扭矩限制器机构和(2)联轴器，都连接到一个完全支持的轴上，形成一个连接，将旋转运动从一个轴传递到另一个轴。 应用 瞬间过载保护。 扭矩限制器不建议用于连续滑移或张力控制应用。请考虑使用SensiFlex®张力控制离合器或制动器。 最高转速因型号而异。请参考细节表。如果预期的应用超过了所列的最大转速，请咨询工程部。 设计特点 扭矩限制器滑移后无需复位。 滑动扭矩设置可以调整。 弹性元件可补偿高达3度的角度错位和高达0.040的轴间平行偏移。 组件的每一侧都有钻孔和键控，以适应任何轴的尺寸，最高可达所示的最大值（美国和公制）。 安装 固定螺钉和客户提供的钥匙将扭矩限制器机构连接到一个轴上，将联轴器毂连接到第二个完全支持的轴上。 两根轴都必须有轴承支撑
