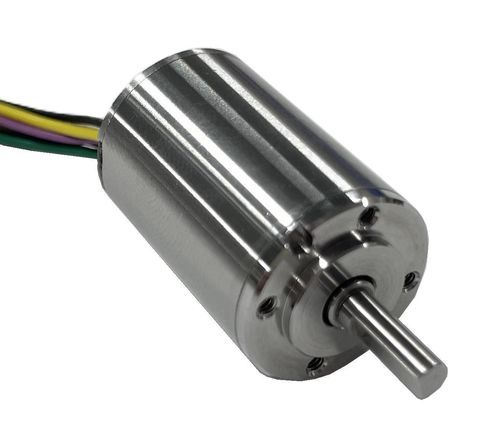

无刷电机 TB16S24直流24伏用于机器人
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直流, 无刷
- 电压
- 24伏
- 应用
- 用于机器人, 机器人协同, 人形机器人
- 功率
最多: 11 W
(0.01 hp)- 强度
最少: 0.1 A
最多: 0.5 A
- 扭矩
最少: 0.01 Nm
(0.007376 ft.lb)最多: 0.042 Nm
(0.030978 ft.lb)- 旋转速度
最少: 7,900 rpm
(49,637.1639 rad.min-1)最多: 10,000 rpm
(62,831.8531 rad.min-1)
产品介绍
概述
Thumbelina® 是一款无刷直流电机，在无通电时仍能提供高转矩和强大保持力，有助于降低能耗。超小型设计可实现安装于机器人手等狭小空间。并提供带减速机的可选系列。
产品阵容
无刷直流电机 TB12M
无刷直流电机 TB16M（开发中）
无刷直流电机 TB16S（开发中）
可选系列（含减速机）
Harmonic Drive® 减速机（小尺寸）
Harmonic Drive® 减速机（大尺寸）
行星齿轮减速机
CROWNROBOX GEAR®
特点 / 技术规格
Thumbelina® 是一款无刷直流电机，在无通电时仍能提供高转矩和强大保持力，有助于降低能耗。超小型设计可实现安装于机器人手等狭小空间。并提供带减速机的可选系列。
产品阵容
无刷直流电机 TB12M
- 尺寸: φ12 x 27mm
- 质量: 18.5 g
- 额定电压: 12V/24V
- 堵转扭矩（保持扭矩）: 18–25 mNm
- 最大输出功率: 5–10 W
无刷直流电机 TB16M（开发中）
- 尺寸: φ16 x 36mm
- 质量: 42 g
- 额定电压: 24V
- 堵转扭矩（保持扭矩）: 77 mNm
- 最大输出功率: 11 W

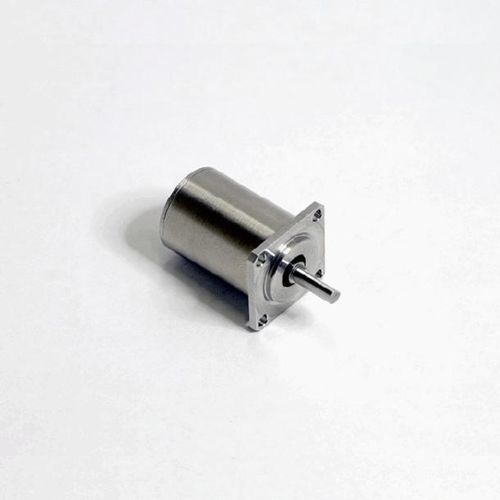

无刷直流电机 TB16S（开发中）
- 尺寸: φ16 x 23mm
- 质量: 26 g
- 额定电压: 24V
- 堵转扭矩（保持扭矩）: 42 mNm
- 最大输出功率: 11 W
可选系列（含减速机）
Harmonic Drive® 减速机（小尺寸）
- 尺寸: □13 x 46.3mm
- 齿比: A:1/30，B:1/50，C:1/100
- 电源电压: 12V/24V
- 允许扭矩: A:0.06 Nm，B:0.11 Nm，C:0.15 Nm
Harmonic Drive® 减速机（大尺寸）
- 尺寸: □20 x 50.6mm
- 齿比: D:1/30，E:1/50，F:1/100
- 电源电压: 12V/24V
- 允许扭矩: A:0.25 Nm，B:0.4 Nm，C:0.6 Nm
行星齿轮减速机
- 尺寸: G:□13 x 54.7mm，H:□13 x 58.2mm，J/K:□13 x 61.7mm，L:□13 x 65.2mm
- 齿比: G:1/4，H:1/16，J:1/48，K:1/64，L:1/256
- 电源电压: 12V/24V
- 允许扭矩: G:0.15 Nm，H:0.2 Nm，J:0.25 Nm，K:0.25 Nm，L:0.28 Nm
CROWNROBOX GEAR®
- 尺寸: □13 x 59mm
- 齿比: 1/50
- 电源电压: 24V
- 允许扭矩: 0.3 Nm
特点 / 技术规格
- 高转矩，且在无通电时仍具有高保持力
- 无刷直流设计有助于降低能耗
- 超小型尺寸便于安装于机器人手等狭小空间
- 支持电压: 12V / 24V（视型号而定）
- 电机尺寸示例: φ12 x 27mm（TB12M）、φ16 x 36mm（TB16M）、φ16 x 23mm（TB16S）
- 堵转扭矩示例: 18–25 mNm（TB12M）、42 mNm（TB16S）、77 mNm（TB16M）
- 最大输出示例: 5–10 W（TB12M）、11 W（TB16M/TB16S）
- 提供多种减速机选项（Harmonic Drive、行星齿轮、CROWNROBOX）
