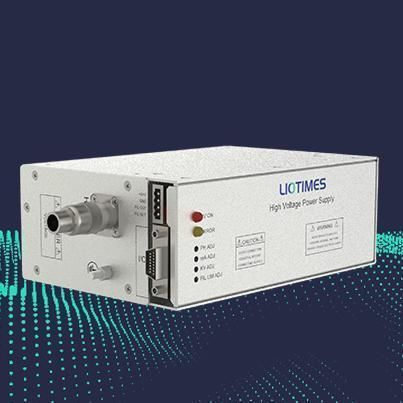

数字供电模块 LPM-50P50B1

模拟直流

简要介绍
LPM-50P50B1 是一款紧凑型高压电源模块，输出可调至 50 kV、1.0 mA（最大 50 W）。具有超低纹波（≤0.1% P-P）和优异的长期稳定性，支持模拟/数字双重控制：本地电位器调节和远程 0–10 Vdc 控制。支持 RS-232/RS-485 通信以便系统集成。模块配备互锁保护和强制风冷。重量：3.5 kg；尺寸：75 × 139 × 218 mm。

应用

• 工业 X 射线检测系统
• 医疗诊断设备
• 高压测试应用
• 需要稳定高压电源的自动化生产线与质量控制系统集成

规格（来自产品表）
型号：LPM-50P50B1
输入电压：24Vdc ± 10%
输入电流：最大 8.0A
输出电压范围：0~50kV
输出电流：最大 1.0mA
输出功率：最大 50W
稳定性：启动 0.5 hr 后 <0.01%/hr；8 hr 内 <0.02%/8 hrs
温度系数：≤25 ppm/°C
纹波电压：≤0.1% 的最大输出电压（P-P）
负载调节（电压）：0.01%（空载至额定负载）
输入调节（电压）：±0.01%（输入变化 ±10%）
负载调节（电流）：0.01%（空载至额定负载）
输入调节（电流）：±0.01%（输入变化 ±10%）
尺寸：75 × 139 × 218 mm
重量：3.5 kg

尺寸
产品页面包含用于物理安装与集成参考的尺寸图。

技术特性

• 型号：LPM-50P50B1
• 输出能力：最高 50 kV、1.0 mA（50 W）
• 超低纹波：≤0.1%（P-P）
• 控制：模拟/数字双重控制；本地电位器和远程 0-10 Vdc 输入
• 通信：支持 RS-232 / RS-485
• 冷却：强制风冷
• 保护：互锁保护及完整安全功能
• 输入：24Vdc ±10%，最大输入电流 8.0A
• 稳定性：启动 0.5 hr 后 <0.01%/hr；8 hr 内 <0.02%/8 hrs
• 温度系数：≤25 ppm/°C
• 物理尺寸：75 × 139 × 218 mm；重量：3.5 kg
