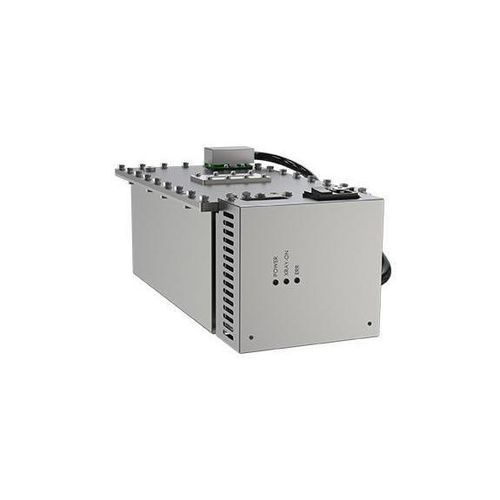

X射线源

输出规格
80 kV，48 W，发射电流 0.3-0.6 mA，焦点尺寸 0.8 mm（IEC-60336）

简介
紧凑型单体式X射线单元，将灯丝电源、高压发生器与X光管集成于屏蔽油箱中。提供多种kV型号以适应不同诊断和安检应用。数字控制与优化内部结构保证稳定输出并延长使用寿命，支持连续或间歇工作模式。

主要特点

• 可选型号：80 kV、140 kV、160 kV
• 电压与电流连续可调
• 体积小、重量轻，便于安装
• 支持RS232通信，便于系统集成
• 预热方式可配置为自动或手动

优势 / 亮点

• DSP数字控制，调节精确
• 立方体小体积，适合空间受限场合
• 完备保护电路（过流/过压/过湿/过功率/通信故障）
• 设计寿命长

规格（表）
输入电压范围 - 180-240 Vac，50/60 Hz
输出电压范围 - 40-80 kV
输出电压精度 - X光管上的电压误差 ≤ 1.5%
输出电压纹波 - 低频纹波（<1 kHz）小于额定输出电压的 0.5%（Pk—Pk）
输入电压调整率 - <0.1%
负载调整率 - ≤0.1%（当输出电压从40 kV变化到80 kV时）
电压调节精度 - 0.1 kV
发射电流 - 0.3-0.6 mA（额定功率48 W）
保护电路 - 过电流、过电压、过湿、过功率、通信故障保护
焦点尺寸 - 0.8 mm（IEC-60336）
安规认证 - 符合 UL 与 CE 标准
工作模式 - 连续或间歇工作
预热方式 - 可配置自动预热或手动预热
工作温度范围 - 0–40 °C
储存温度范围 - -20–60 °C
湿度 - ≤95% 非凝结
机械尺寸（W×D×H） - 346 × 169 × 148 mm
重量 - <16 kg
辐射过滤 - 1.5 mm（玻璃）＋5 mm（油）（等效）＋1.5 mm（塑料）
辐射窗口角度 - 扇束 12×65
冷却方式 - 强制风冷

尺寸
机械尺寸如上所示；可按需提供尺寸图纸

技术规格

• 输入电压：180-240 Vac，50/60 Hz
• 输出电压：40-80 kV，精度与纹波按规格
• 发射电流：0.3–0.6 mA（额定48 W）
• 电压调节分辨率：0.1 kV
• 负载调整率：≤0.1%
• 保护：过流/过压/湿度/功率及通信故障保护
• 焦点：0.8 mm（IEC-60336）
• 认证：UL、CE
• 工作/存储的温度与湿度如上所示
• 冷却：强制风冷
