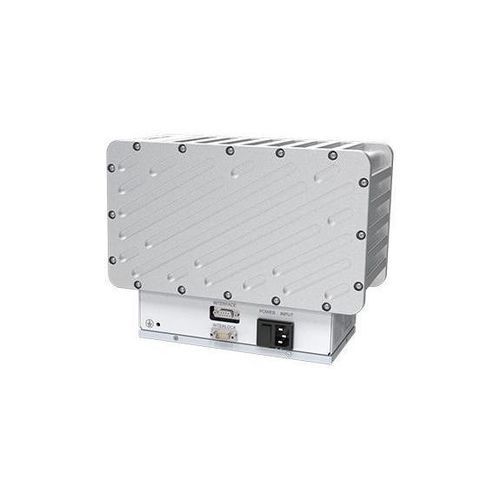

X射线源 mirco FS

概述
micro FS微焦点X射线发生器用于低电压检测场景，提供高分辨率的X射线成像。整机将灯丝电源、高压发生器、X射线管、控制电路及保护电路高度集成于紧凑机箱中，采用防油泄漏和优化散热设计。微焦点发射结合DSP控制可提升检测精度和运行稳定性。标准RS232串口、简洁的DB9接口与电源接口便于快速集成到工业检测系统中。

主要特点

• 输出灵活：可选数字源或模拟源以适配不同检测流程
• 操作简便：仅需一个DB9插座和电源插座，接线安装快捷
• 一体化紧凑设计：控制盒与机头集成，节省安装空间
• 完善保护：具备过流、过压、过湿、过功率及通信故障保护
• 预热可配置：支持自动或手动预热模式

亮点

• DSP控制，输出更稳定
• 体积小巧，适用于空间受限场合
• 多重保护电路，提高使用安全性
• 通过优化控制与通信延长X光管寿命

技术参数

• 型号 / 系列：micro FS (Industrial Usage micro FS)
• 输入电压范围：180–240 Vac，50/60 Hz
• 输出电压范围 / 精度：40–80 kV；X光管电压误差 ≤ 设定值的1.5%
• 电压纹波：低频 <1 kHz，纹波 <0.5%（Pk–Pk）
• 输入电压调整率：<0.1%
• 负载调整率：≤0.1%（输出电压从40 kV变到80 kV时的额定输出电流）
• 电压调节精度：0.1 kV
• 发射电流：0.3–0.6 mA（额定功率48 W）
• 焦点尺寸：0.8 mm（IEC-60336）
• 保护电路：过电流、过电压、过湿、过功率、通信故障保护
• 安规认证：符合UL和CE标准
• 工作模式：连续或间歇
• 预热方式：自动或手动可配置
• 工作温度：0–40 °C
• 储存温度：-20–60 °C
• 辐射过滤：1.5 mm（玻璃）＋5 mm（油）（等效）＋1.5 mm（塑料）
• 辐射窗口角度：扇形束 12×65
• 冷却方式：强制风冷
• 机械尺寸（W×D×H）：346 × 169 × 148 mm
• 参考重量：<16 kg

应用

• 铸件、焊缝和复合材料的无损检测（NDT）
• 小型零部件及组件的高分辨率检测
• 材料分析与研发实验室
• 安检与电子元件检测

合规与服务
符合UL与CE安全标准。标准RS232接口支持远程控制和与自动化检测线的集成。简易接线和紧凑体积便于系统集成与维护。
