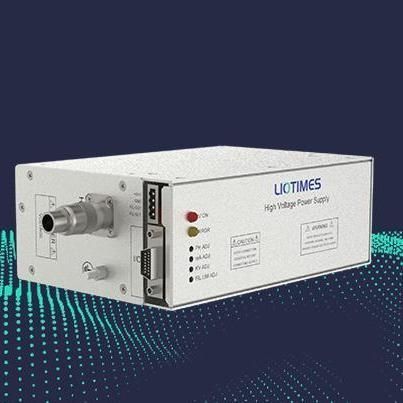

数字供电模块 LPM-70P70B3

模拟直流

简介
LPM-70P70B3 是一款高压电源模块，输出可调至 70 kV、最大 1.0 mA，具有低纹波（≤0.1% P-P）。支持本地电位器的模拟/数字双重控制和远程 0–10 V DC 输入，兼容 RS-232/RS-485 通信以便系统集成，并具备互锁保护与强制风冷。紧凑工业化设计，尺寸 75 × 139 × 218 mm，重量 3.5 kg。

主要特性

• 输出可调至 70 kV，输出电流最大 1.0 mA
• 最大输出功率 70 W
• 模拟/数字双重控制：本地电位器与远程 0–10 V DC 输入
• RS-232/RS-485 接口，便于自动化与监控
• 保护功能：互锁（interlock）与强制风冷
• 适用于工业环境的紧凑结构（75 × 139 × 218 mm，3.5 kg）

应用

• 工业 X 射线检测系统
• 医学影像设备（与影像子系统集成）
• 高压测试、质量控制及自动化生产线集成

技术参数

• 输入电压：24 V DC ±10%
• 输入电流：最大 8.0 A
• 输出电压范围：0–70 kV
• 输出电流：最大 1.0 mA
• 输出功率：最大 70 W
• 稳定性：启动 0.5 小时后小于 0.01%/h；8 小时内小于 0.02%
• 温度系数：≤25 ppm/°C
• 纹波电压：最大输出电压的 ≤0.1%（P-P）
• 负载调节（电压）：0.01%（空载至额定负载）
• 输入调节（电压）：±0.01%（输入电压变化 ±10%）
• 负载调节（电流）：0.01%（空载至额定负载）
• 输入调节（电流）：±0.01%（输入电压变化 ±10%）
• 尺寸：75 × 139 × 218 mm
• 重量：3.5 kg
