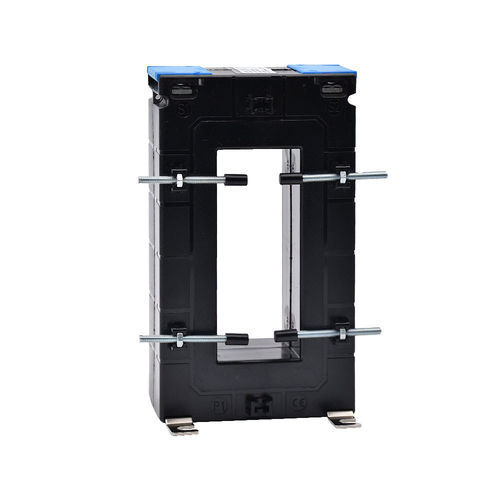

电流互感器 MTCF-100100V series

干式交流

描述
MTCF 闭合式电流互感器将测量精度与易集成性相结合。用于母线电流测量，具有特定的矩形开口和标准化的二次输出。

特性

• 电气：闭合式电流互感器，型号对应一次电流为1000 A、1500 A或2000 A。二次侧5 A。
• 结构：母线开口103×41 mm。外壳尺寸：H170 × W99 × D67 mm。表面安装或导体式安装。端子盖可封印。
• 精度：0.5级。
• 文档：提供MTCF系列技术资料（系列简介、产品说明书、通用目录）。

优势

• 集成：矩形开口适配母线电流测量。
• 安全：端子盖可封印，防止未经授权的操作。

标准与认证

• 合规：CE、RoHS、REACH。
• 适用标准：IEC 61869-1 & 2、IEC 60044-1、BS 3938、IS 2705-1,2 & 3。

可选配置

• 一次电流：可按需求提供其他数值。
• 二次电流：可选1 A版本。
• 精度等级：0.2 – 0.2S – 0.5S（可按需提供）。

变体与订购代码
订购代码 | 互感器类型 | 一次电流 | 库存状态
MTCF-100100V-1000-5 | 闭合式 | 1000 A | in stock
MTCF-100100V-1500-5 | 闭合式 | 1500 A | in stock
MTCF-100100V-2000-5 | 闭合式 | 2000 A | out of stock

下载

• MTCF 系列简介 (pdf, 0.72 MB)
• 通用目录 (pdf, 33.71 MB)
• 完整说明书 (pdf, 0.67 MB)

相关产品

• MAE-1（嵌入式测量单元 – Modbus 与继电器输出）
• ANT868-S（鞭状天线，SMA 接头）
• MTCR-36-600-MEP（Rogowski 传感器套件 600 A Ø36 mm）
• MTCR-100-1000（柔性 Rogowski 线圈 1000 A Ø100 mm）
• MCT2-163M（MID 认证单相电表）
• MSC-TCR（Enerclip Rogowski 互感器，多种型号）

技术规格

• 型号：MTCF 系列（例如 MTCF-100100V）
• 一次电流：1000 A、1500 A、2000 A（可选）
• 二次电流：5 A（可选 1 A 版本）
• 母线开口：103 × 41 mm
• 外壳尺寸：H 170 mm × W 99 mm × D 67 mm
• 安装方式：表面或导体安装
• 端子盖：可封印
• 标准精度等级：0.5（可选：0.2；0.2S；0.5S）
• 合规：CE、RoHS、REACH
• 标准：IEC 61869-1 & 2、IEC 60044-1、BS 3938、IS 2705-1/2/3
• 主要订购代码：MTCF-100100V-1000-5、MTCF-100100V-1500-5、MTCF-100100V-2000-5
• 可用文档：MTCF 系列手册、通用目录、产品说明书 (PDF)
