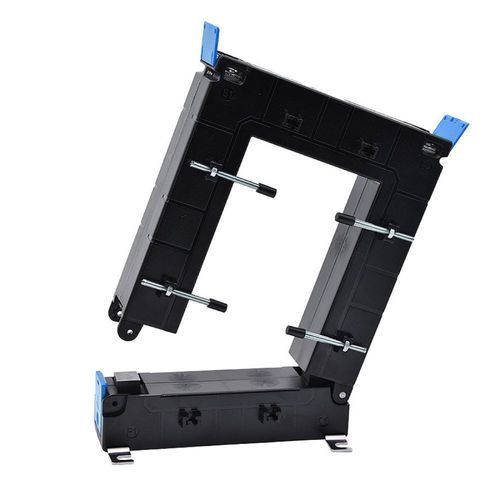

电流互感器 MTCO-17285 series

功率电流干式

产品说明
开口式电流互感器，设计用于在不切断被测回路的情况下，便于集成到高功率配电柜或开关柜中。MTCO系列兼顾测量精度与现场安装便捷性。

主要特性

• 一次电流：根据型号为3200至5000 A
• 二次电流：5 A（标准版）
• 精度：0.5级
• 开口：适用于172 × 85 mm 母线
• 外壳尺寸：H245 × W195 × D77 mm
• 安装方式：导体安装（开口式环形铁芯）
• 开合机构：按钮释放，带锁紧螺钉固定
• 端子盖可封铅以提高安全性

优势

• 开口式铁芯允许在不拆除电源电缆的情况下安装
• 结构安全（端子盖、锁紧螺钉防止意外打开）

标准与合规

• 合规：CE、RoHS、REACh
• 适用标准：IEC61869-1 & 2、IEC60044-1、BS 3938、IS 2705-1、-2、-3

可选型号
MTCO-17285系列提供一次电流3200至5000 A的型号。

型号表
订购代码 | TC 类型 | 一次电流 | 库存
MTCO-17285-3200-5 | 开口式 | 3200 A | instock
MTCO-17285-4000-5 | 开口式 | 4000 A | instock
MTCO-17285-5000-5 | 开口式 | 5000 A | instock

相关产品 / 兼容性

• 接受5 A输入的计量表和测量单元
• 可与具有5 A输入的电能表或测量中心配套使用

技术资料
MTCO系列的数据表和使用说明可用（MTCO系列简介；MTCO-17285完整说明）。

技术规格

• 一次电流范围：3200 A、4000 A、5000 A
• 标准二次电流：5 A（可选：1 A、mV、mA 等，视型号而定）
• 精度：0.5级
• 内部开口：172 × 85 mm（适用于母线）
• 外壳：H245 × W195 × D77 mm
• 开合机构：开口式环形铁芯、按钮释放、锁紧螺钉
• 安全配件：可封铅端子盖
• 合规：CE、RoHS、REACh
• 标准：IEC61869-1/2、IEC60044-1、BS 3938、IS 2705-1/2/3
