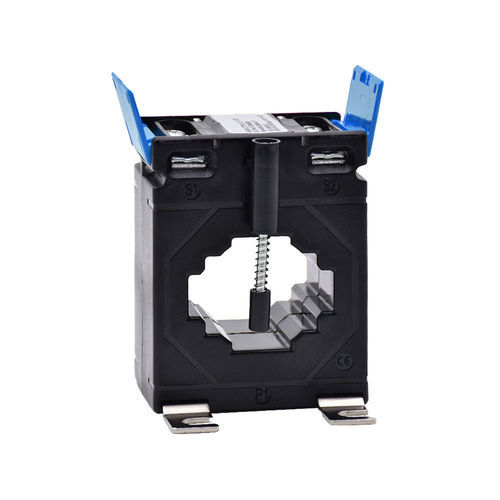

电流互感器 MTCF-624040 series

干式定制精准

概要
封闭式电流互感器 400 至 800/5 A — 开口 Ø31、11×40.5、21×31、31×16 mm。

介绍
MTCF-624040 系列封闭式电流互感器在计量与计费应用中兼顾测量精度与紧凑安装，提供 0.5 精度等级及多种开口形式，适用于配电柜中的电缆或母线安装。

特性

• 电气：按型号一次电流为 400 A、500 A、600 A、800 A。二次：5 A。精度等级：0.5。
• 机械：适配电缆 Ø31 mm 或母线 11×40.5 mm、21×31 mm、31×16 mm 的开口。外壳尺寸：H78 × W62 × D40 mm。表面安装、导体安装或配合专用底座进行 DIN 导轨安装（底座需另购）。端子带可封铅保护盖。
• 精度：0.5 级适用于计费级测量。
• 提供 MTCF 系列技术资料（数据表）。

优点

• 集成：体积小，便于在控制/配电柜内安装。
• 安全：端子封铅保护盖可降低电气风险并防止篡改。

标准与认证

• 符合性：CE、RoHS、REACh。
• 适用标准：IEC 61869-1 & 2、IEC 60044-1、BS 3938、IS 2705-1/2/3。

可选型号

• 一次电流：可根据需求提供其他额定值（参见 400 A、500 A、600 A、800 A 型号）。
• 二次电流：可根据配置提供 1 A（需咨询）。

配件

• DIN 导轨底座（专用底座 MTCF-6274-DIN）需另行订购。
• 集成封铅端子盖。

相关产品 / 兼容性

• 用于与接受 5 A 输入的电表或计量单元配套。
• 兼容具有 5 A 输入的计量和采集装置，适用于记录与计费。

型号与订购代码（表）
订购代码 | CT 类型 | 一次电流 | 库存状态
MTCF-624040-400-5 | 封闭 | 400 A | instock
MTCF-624040-500-5 | 封闭 | 500 A | instock
MTCF-624040-600-5 | 封闭 | 600 A | instock
MTCF-624040-800-5 | 封闭 | 800 A | instock

参数 / 技术规格

• 型号：MTCF-624040（MTCF 系列）
• 一次电流：400 A / 500 A / 600 A / 800 A（取决于型号）
• 二次电流：5 A（标准）
• 精度等级：0.5
• 可用开口：Ø31 mm；11×40.5 mm；21×31 mm；31×16 mm
• 外壳尺寸：H 78 mm × W 62 mm × D 40 mm
• 安装：表面、导体上或 DIN 导轨（使用底座 MTCF-6274-DIN）
• 端子封铅保护盖
• 符合性：CE、RoHS、REACh
• 标准：IEC 61869-1 & 2、IEC 60044-1、BS3938、IS2705-1/2/3
