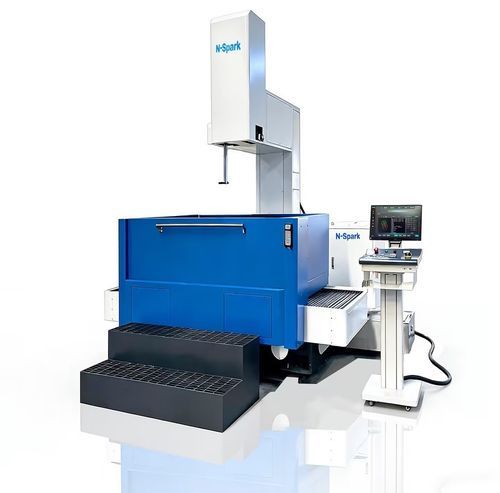

线式电火花加工机 AR2 Pro-1600

用于大型零件3D

概述
N-Spark AR2 Pro-1600 是一款面向工业生产的五轴线切割放电机。依托 Andekejian 的质量保证流程，结合五轴控制、Novick CAM 2026 编程与 Industrial PC 平台，用于大工件的线切割加工。

类别

• N-Spark Wire EDM AR2 Pro 系列

技术参数（主要数据）

• 型号：AR2 Pro-1600
• 整机外形尺寸（mm）：3400 × 2900 × 2250
• 整机重量（kg）：4500
• 工作台尺寸（mm）：1600 × 1200
• XY 行程（mm）：1600 × 1200
• UV 坐标轴行程（mm）：56 × 56
• Z 轴行程（mm）：400
• 最大切削锥度：±6°/80 mm（可选 ±12°/80 mm）
• 最大切削厚度（mm）：500（可选 800 / 1000）
• 工作液箱尺寸（mm）：2000 × 1600
• 最大工件重量（kg）：2500
• 最大工件尺寸（mm）：2000 × 1600 × 500
• 标准电源：AC 3×380 V，50 Hz，1.5 kVA
• 最大加工电流：15 A
• 最大加工速度：300 mm²/min
• 最佳表面粗糙度：Ra < 0.8 μm
• 控制轴数：五轴
• 编程方式：Novick CAM 2026
• 配置：Industrial PC / SSD / 彩色液晶 / USB 数据传输

注意

• 操作按键与功能：XYUV 坐标显示；轴选择与移动；移动速度与单步模式；泵开/关；送丝；启动/停止/暂停；轴归零；导丝边缘检测与居中；轴置零；返回中点。

特性 / 技术规格

• 适用于大工件的五轴线切割放电机
• 工作台：1600 × 1200 mm；XY 行程：1600 × 1200 mm
• Z 轴行程：400 mm；UV 行程：56 × 56 mm
• 最大切削厚：500 mm（可选 800 / 1000 mm）；锥度 ±6°/80 mm（可选 ±12°/80 mm）
• 最大工件重量：2500 kg；最大工件尺寸：2000 × 1600 × 500 mm
• 电气：AC 3×380 V，50 Hz，1.5 kVA；最大电流 15 A
• 性能：最高 300 mm²/min；表面精度 Ra < 0.8 μm
• 控制与软件：Industrial PC、SSD、彩色液晶、USB；编程 Novick CAM 2026
