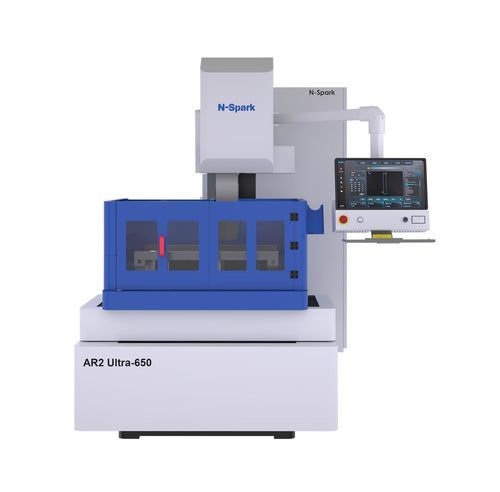

电火花线加工机 AR2 Ultra-650

线式精准高效率

产品概述
第二代往复走丝线切割机 AR2 Ultra 系列在设计上进行了全面升级，特别是对走丝供给系统进行了显著改进。率先推出了行业内首创的往复式走丝设备全自动穿丝技术，彻底摆脱了长期依赖手动穿丝的限制，显著缩小了与黄铜线与钼丝切割设备之间的功能差距。该自动穿丝系统将提升精密模具和零件加工的生产效率、重复性与操作便捷性。

类别
精密数控中间线 N-spark 系列

技术参数表
Model | 单位 | AR2 Ultra-650
外形尺寸 | mm | 2110×2210×2170
总重量 | kg | 3000
工作台面尺寸 | mm | 910×664
XY轴行程 | mm | 650×500
UV轴行程 | mm | 70×70
Z轴行程 | mm | 250
最大侵蚀锥度 | | ±3º/80mm
最大侵蚀厚度 | mm | 340
工作液箱尺寸 | mm | 1140×810
最大工件重量 | kg | 700
最大工件尺寸 | mm | 1110×780×280
标准电源 | | 3×380V 50Hz 1.5kVA
功能键 | | 显示轴 X/Y/U/V；轴选择与移动；移动速度与单步；启动泵；走丝驱动；启动-停止-暂停；回原点；找边；找中心；设为原点；回退半点
最大加工电流 | A | 15
最大加工速度 | mm²/min | 300
最佳粗糙度 | μm | Ra<0.8
受控轴数 | | 5 轴
软件控制 | | NOVICK CAM 2025

特性 / 技术规格

• Model: AR2 Ultra-650
• 外形尺寸 (mm): 2110×2210×2170
• 总重量 (kg): 3000
• 工作台面尺寸 (mm): 910×664
• XY轴行程 (mm): 650×500
• UV轴行程 (mm): 70×70
• Z轴行程 (mm): 250
• 最大侵蚀锥度: ±3º/80mm
• 最大侵蚀厚度 (mm): 340
• 工作液箱尺寸 (mm): 1140×810
• 最大工件重量 (kg): 700
• 最大工件尺寸 (mm): 1110×780×280
• 标准电源: 3×380V 50Hz 1.5kVA
• 最大加工电流 (A): 15
• 最大加工速度 (mm²/min): 300
• 最佳粗糙度 (μm): Ra<0.8
• 受控轴数: 5 轴
• 软件控制: NOVICK CAM 2025
• 功能键: 显示轴 X/Y/U/V；轴选择与移动；移动速度与单步；启动泵；走丝驱动；启动-停止-暂停；回原点；找边；找中心；设为原点；回退半点
