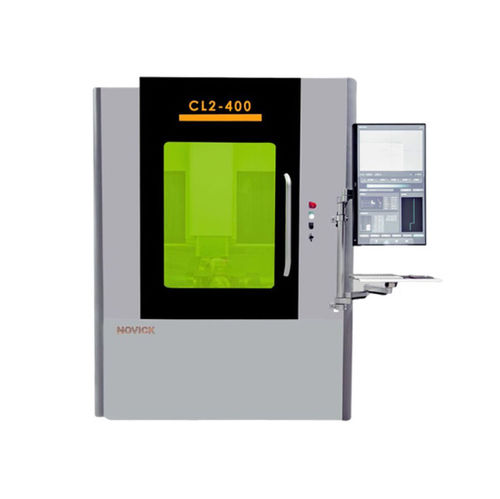

激光切割雕刻机 CL2-400

光纤激光木材CNC数控

产品概述
CL2-400精密CNC激光刀具加工机为第二代专业PCD刀具加工设备，能高效且精确地切割高硬度、高耐磨、高导热的PCD刀具。适用于汽摩工具和木工行业的PCD刀具加工。公司自主研发的五轴联动控制系统与光纤激光器可实现任意角度和复杂形状的切割。设备配备全封闭防护、集尘装置，操作简便，安全环保。

类别
激光机系列

关键词

• 激光
• 五轴刀具激光机
• 五轴激光机

机床参数（表）
机床参数 | 单位 | CL2-400
外形尺寸（含电柜） | mm | 1700 X 1800 X 2290
机床总重（含电柜） | kg | 3500
X、Y、Z坐标轴行程 | mm | 300 × 400 × 300
A轴旋转角 | | -210°/ 40°
B轴旋转角 | | ±360°
激光类型 | | 光纤激光
激光功率 | W | 100
辅助气体 | | 压缩空气
加工方式 | | 扫描切割
最大刀具重量 | kg | 30
最大刀具尺寸，加工宽度 | mm | ø280 × 300
刀具夹头 | | D32直夹；夹持范围 ø3 × 32 mm
标准电源 | | AC3x380V
额定满载电流 | A | 10
X、Y、Z轴 双向定位精度 | mm | ±0.003
X、Y、Z轴 单向重复定位精度 | mm | ±0.001

特性 / 技术规格

• 型号：CL2-400
• 五轴联动控制，实现任意角度与任意形状切割
• 光纤激光，激光功率100 W
• 加工方式：扫描切割
• 工作范围（X×Y×Z）：300 × 400 × 300 mm
• 最大刀具直径×长度（加工宽度）：ø280 × 300 mm
• 最大刀具重量：30 kg
• 刀具夹头：D32直夹，夹持范围 ø3 × 32 mm
• 外形尺寸（含电柜）：1700 × 1800 × 2290 mm
• 机床总重（含电柜）：3500 kg
• B轴旋转：±360°；A轴旋转：-210° / 40°
• 定位精度（双向）：±0.003 mm；单向重复定位精度：±0.001 mm
• 辅助气体：压缩空气
• 标准电源：AC 3x380V；额定满载电流：10 A
• 安全：全封闭防护、集尘；操作简便，符合环保要求
