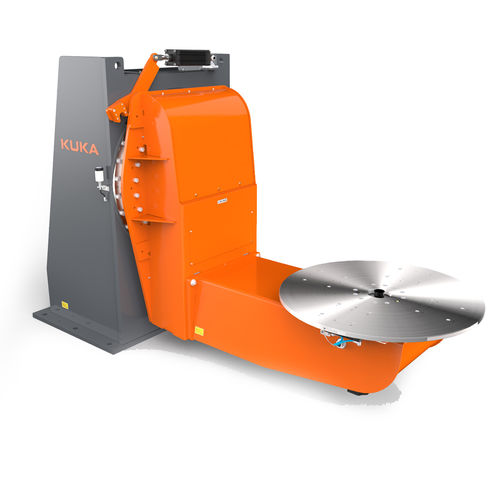

机动焊接定位器 KP2-SV_HW series

立式双轴

双轴定位装置 KP2-SV HW 配备一个旋转轴和一个回转轴的双轴定位装置 KP2-SV HW 确保工件具有始终如一的理想定位和可通达性。其负载能力分别为 1100、2600 以及 5000 公斤。 双轴定位装置 KP2-SV HW 的优势： 高度的灵活性： 确保标准或复杂工件具有最佳的加工位置和良好的可通达性。 刚性结构： 加工任何形状或尺寸的工件，均具有极高的可靠性。 内置空心轴： 定位装置具有一个便于供应介质和易于集成的内置空心轴。 高精确度： 双轴定位装置 KP2-SV HW 通过旋转轴与回转轴确保大型及重型工件的精确定位。 出色的焊接性能： 在 100% 的接通时间下以最高达 1000 A 的电流进行焊接。 定位装置 KP2-SV HW 的数据和选型： KP2-SV HW 1100 KP2-SV HW 2600 KP2-SV HW 5000 额定负载能力1100 kg2600 kg5000 kg 旋转范围± 185°± 185°± 185° 回转范围± 185°± 185°± 185° 转速90 °/s50 °/s17 °/s 回转速度17 °/s15°/s8 °/s 重复精度± 0.2 mm r = 400mm± 0.35 mm r = 600mm± 0.35 mm r = 600mm 进料高度700 mm700 mm 1334 mm 工具半径1050 mm1250 mm2200 mm 可选：额定焊接电流 (100 % ED)500 A /1000 A500 A /1000 A 500 A /1000 A 可选：额定焊接电流 (60 % ED)590 A / 1180 A590 A / 11
