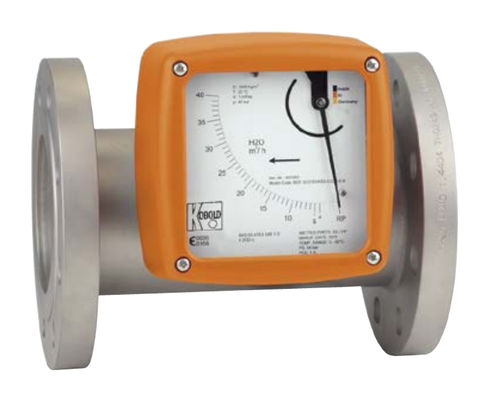

变面积流量计 BGF

体积液体立式

在测量管内部，有一个星形的导向的浮球朝向弹簧工作。在流量不为零的情况下，锥状磁铁系统和测量环之间产生了环形间隙。磁体系统的位置取决于所有作用力的产生力。这些力组成了流动力，一个与流动力相反的弹簧力，在垂直安装的情况下，浮力和重力对测量是很重要的。 磁体的每个位置对应于在校准过程中测量的流量值，它被转移到刻度上。BGF流量计是由一个有连接的仪表管，一个测量环，一个圆锥形磁铁支架组成的。通过磁铁，磁铁系统的位置被传输到一个封装的磁铁上，这个磁铁被安装在一个指针轴上。在指针轴上安装的第二个环形磁铁的位置，通过指针传输到刻度上。
