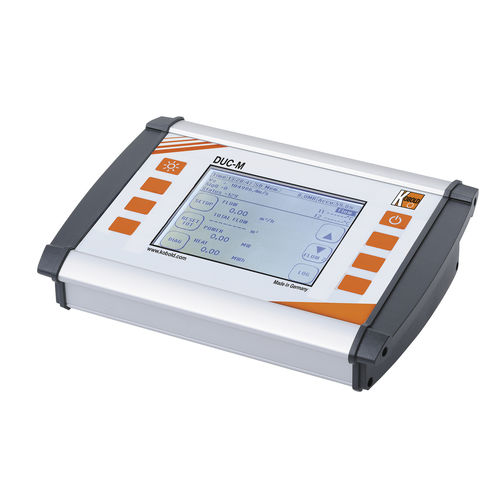

超声波流量计 DUC series

体积液体DN10-3/8"

DUC使用了运动流体中传播的声波信号的加速度和衰减效应。在管道上安装了两个超声波夹具(从外部)，并产生声波路径。传感器发送和接收声波信号，而传输时间t1和t2由电子流量变送器测量。从传感器A到传感器B的信号被流量(短时间t1)加速。 从传感器B到传感器A的返回信号被流量减速(长时间t2)。t1与t2的差与路径长度L可以用来确定平均流速。这一原理被称为“声波运行时间原理”。流量是根据管道的几何数据和流速计算出来的。DUC将编码信号模型发送到管道中。 接收到的信号将与发送信号进行比较，只有与原始信号相关的信号模型才会被用于流量计算(根据相关的信号计算)。通过集成DSP(数字信号处理器)对流量进行了计算。因此计算具有较高的采样率。声波运行时间的DSP计算是一个纯粹的数字的传输时间测量，它工作非常精确，完全漂移和免维护，不需要反复校准。
