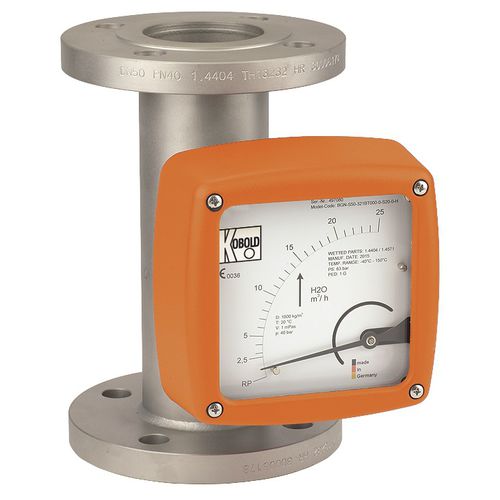

变面积流量计 BGN

体积液体DN15-1/2"

流体从下往上流经流量计的量管。浮子被托起，直到量环与锥形浮子之间形成一个环形间隙，该间隙的大小与流量相对应。 作用在浮子上的力处于平衡状态。主要作用在浮子上的力包括基于阿基米德原理的浮力、介质的流体推力和重力。浮子的每个位置都对应校准期间测得的流量值，该值被转换到刻度上。 BGN变面积流量计由带连接头的量管、量环和锥形浮子组成。 通过一个磁铁，浮子的位置被传递给一个封装在指针轴上的从动磁铁。安装在指针轴上的第二个环形从动磁铁的位置，则通过指针传递到刻度盘上。
