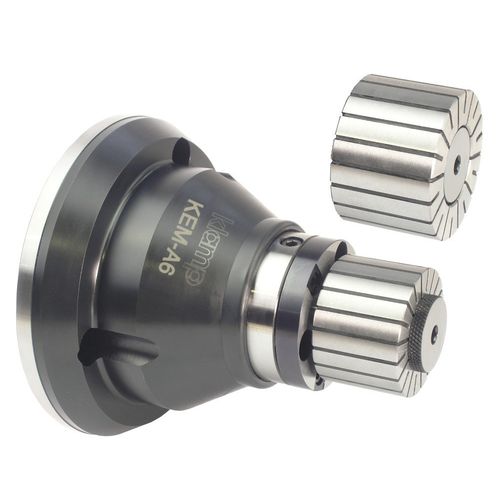

胀套膨胀芯轴 KEM-AS-A6

用于车削应用用于搪内孔模块化

概述
KEM-AS-A6 是一款用于车床的内径扩张心轴，专为精确的内孔工件夹持设计。其回拉（pull-back）结构可将工件压紧至定位挡块以实现“二点接触”刚性，共用法兰实现模块化互换性。

主要特点

• 回拉式设计将工件压向定位挡块，实现二点接触刚性。
• 法兰配置通用，可与兼容的后体互换。
• 订购时请指明选择标准套筒或齐平套筒。

装配总体尺寸

• A: 95 mm
• B: 115 mm
• C: 170 mm
• D: 125 mm
• E: 64 mm
• F: 14.5 mm
• G: 22.1 mm（齐平 G：25.4 mm）

技术参数

• 主轴安装：A2-6
• 主轴夹持范围：12.4 mm - 22.4 mm
• 套筒夹持范围：0.5 mm
• 最大拉力：7 kN
• 最大夹持力：12.5 kN
• 最大拉母螺纹直径：M75 x 2

订购说明

• 1. 根据需夹持的直径选择合适的 mandrel 型号——型号按夹持范围标识。
• 2. 选择适合车床主轴安装的零件号——每套内径夹持系统包含可按需定制的 drawtube 连接器。
• 3. 套筒和定位件需另行订购；订购时请指明标准或齐平套筒。

随附与设计说明

• 每个 mandrel 随附扩张杆、扩张杆适配器和安装五金。
• 所有扩张套筒均经粘结处理，防止冷却液和切屑渗入。
• KEM 双角度设计使套筒平行扩张，实现工件全长接触并在解夹时确保正向释放。
• 套筒在名义研磨直径下方 0.1 mm 收缩，便于装卸工件。

规格

• 系列：KEM
• 型号：KEM-AS-A6
• 主轴安装：A2-6
• 主轴夹持范围：12.4 mm - 22.4 mm
• 套筒夹持范围：0.5 mm
• 最大拉力：7 kN
• 最大夹持力：12.5 kN
• 最大拉母螺纹直径：M75 x 2
• 装配总体尺寸（A–G）如上所示
