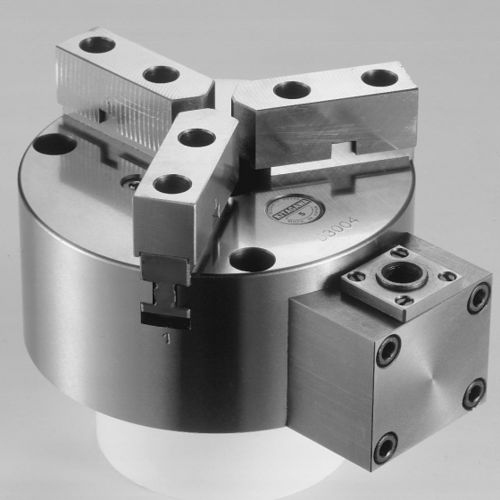

车削应用工件卡盘 SC-5S

用于搪内孔用于外部车削手动

产品概述
用于车床和夹具上的工件夹持的固定式滚动夹头。

• 支持多板安装，便于在夹具上固定。
• 紧凑设计，适合空间受限的工况。
• 软爪可加工，以适配各种工件。

主要特性

• 最大夹持力 (kN)：12
• 允许手柄扭矩 (N·m)：39.2
• 重量 (kg)：5.3
• 外径夹持范围 (mm)：3~110
• 内径夹持范围 (mm)：33~100

产品规格（节选）
型号：SC-4S — SC-5S
最大夹持力 (kN)：9.6 — 12
手柄扭矩 (N·m)：27.5 — 39.2
夹持直径（外径, mm）：3～95 — 3～110
夹持直径（内径, mm）：29～84 — 33～100
净重 (kg)（含软顶爪）：4 — 5.3
外形图：各型号PDF可用
DXF/DWG：各型号的DXF和DWG文件可用

技术规格

• 品牌：Kitagawa
• 型号：SC-5S
• SKU：sc-5s
• 最大夹持力：12 kN (SC-5S)
• 允许手柄扭矩：39.2 N·m (SC-5S)
• 净重（含软顶爪）：5.3 kg (SC-5S)
• 外径夹持范围（SC-5S）：3–110 mm
• 内径夹持范围（SC-5S）：33–100 mm
• 支持多板安装，便于夹具固定
• 软爪：可加工以适配各种工件
