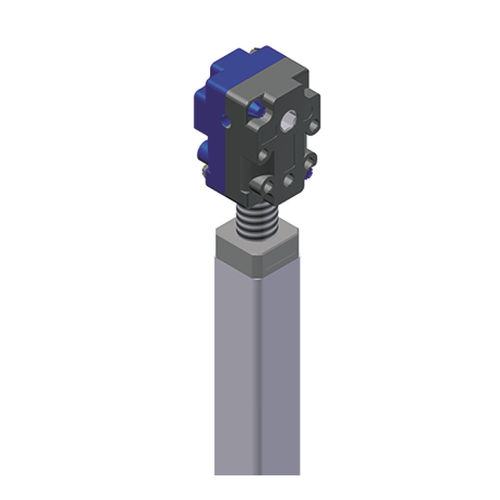

斜齿减速机 3039 series

正交1-5Nm用于高度调整

带主轴单元 3039 通用起重装置，带斜角齿轮头，用于直线驱动 解决方案。 可能的应用包括高度可 调节的桌子、家具的各种调节功能以及 住宅、移动房屋或工业领域的各种线性调节功能。 简单的螺钉紧固和六角螺栓可实现简单的系统 结构和简单的装配。 特殊功能 免维护比： 1:1 最 大驱动扭矩取决于主轴间距： 最大 4 Nm 外壳由玻璃纤维增强塑料制成的 硬化钢斜角轮，坚固、增强的齿轮 适用于手动和电动驱动器 技术说明 起重装置必须通过单独的导向系统防止侧向力。 注意：主轴间距大于 3mm 的主轴系统可能无法自锁。 检查应用程序中的自锁效果。 升降装置仅可加载压力。 导向系统尺寸不正确会损坏升降装置：请注意主轴驱动的设计和安全说明。 您可以在以下网址找到它们 ：https://www.ketterer.de/en/downloads/instructions 安装说明：使用上部钻孔固定时至少使用 2 个 M4 螺钉 Ø 4.1（4x）。 当这样做时，最好是起重单元应该在顶端的上方支撑。 通过额外的鼠标孔进行连接，直径 4.6 毫米的 M5 需要顶部侧支撑。
