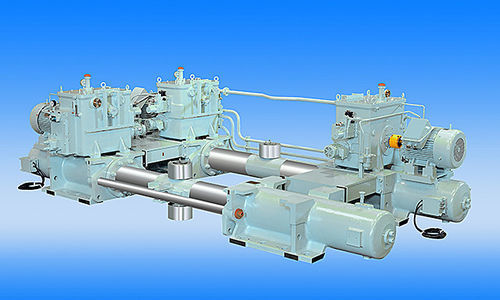

电动液压伺服执行器

线性活塞转向

产品概述
舵机是在船舶操纵中起核心作用的设备。特别要求的四项特性为：高可靠性、高耐久性、高精度以及与实际舵负荷相匹配的扭矩特性。具备这些特性的Kawasaki电液舵机已在全球多种规格的船舶上交付使用。

特点

• 作为舵机的高耐久性和高可靠性。
• 采用寿命更长的L系列倾斜轴型轴向柱塞泵，实现耐久性。
• 液压泵安装在油箱内，保证运行静音。
• 外部管路最小化，油箱和电动机安装在液压缸上，实现结构简单紧凑。

规格
系列: E Series / V series
控制系统: E Series: 电动泵控制；V series: 阀门控制
最大工作压力下扭矩: E Series: 314 kN·m 至 11,280 kN·m；V series: 105 kN·m 至 844 kN·m
舵角: ±35 或 ±45 deg.*
舵转速: 65 deg. / 28 sec.
执行机构类型: Rapson-slide 型（Ram 型）
执行机构数量: E Series: 1 ram - 2 缸 或 2 ram - 4 缸；V series: 1 ram - 2 缸
泵单元数量: E Series: 2 至 4 泵*；V series: 2 泵*
船级认可: NK, ABS, LR, DNV, BV, CCS, KR, CR
* 详细规格请参阅资料手册。

应用

• 货船
• 油轮
• 客渡船（渡轮）

特性 / 技术规格

• 产品线: Electro Hydraulic Steering Gear
• 系列选项: E Series, V series
• 控制系统: 电动泵控制（E Series）；阀门控制（V series）
• 扭矩（最大工作压力）: E Series 314 kN·m 至 11,280 kN·m；V series 105 kN·m 至 844 kN·m
• 舵角: ±35 或 ±45 deg.
• 舵转速: 65 deg. / 28 sec.
• 执行机构: Rapson-slide 型（Ram 型）；配置: 1 ram - 2 缸、2 ram - 4 缸（视系列而定）
• 泵单元数: 通常为 2 至 4 泵（视系列而定）
• 泵: L 系列倾斜轴型轴向柱塞泵，延长使用寿命
• 将液压泵安装在油箱内以实现静音运行
• 外部管路最小化的紧凑设计；油箱和电动机安装在液压缸上
• 可提供的船级: NK, ABS, LR, DNV, BV, CCS, KR, CR
