CAN总线滑环 DHS099F-39

电动工业PTFE

简要说明

• 产品：OD99 mm 防水滑环（电动挖掘机用）
• 型号：DHS099F-39
• 总回路数：39（24 路电源 + 15 路信号）
• 额定电流：电源：30A，信号：10A
• 额定电压：0~380VAC/VDC
• 接触材料：金对金
• 运行速度：0~300 rpm
• 防护等级：IP65
• 应用：电动挖掘机 / 工程机械

产品概述

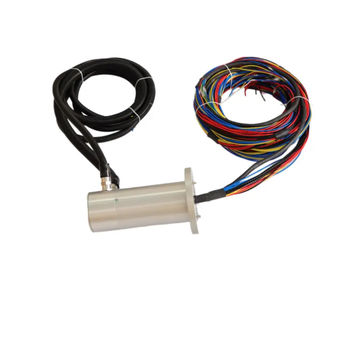

DHS099F-39 是为电动挖掘机及柴油改电项目开发的重载复合滑环。安装于挖掘机回转中心，用于将电源与控制信号从固定下车体（电池/电源）传输到旋转上部构件（驾驶室、回转电机、液压泵电机、控制器、传感器）。外径99 mm，IP65 密封铝合金外壳，电源/信号分室设计，可在连续360°回转时消除电缆缠绕、信号中断和高压断开问题。

主要特点

• 多回路复合设计 – 24 路电源 + 15 路信号，集成于一体化紧凑单元
• 大电流能力 – 每路电源30A，适用于电动挖掘机主驱和泵电机
• 稳定的信号传输 – 专用 CAN-L/CAN-H 回路，屏蔽信号线，与电源无串扰
• IP65 防护 – 防尘并能抵抗水射流，适合工地、采矿和室外环境
• 金对金接点 – 低电噪、低磨损、使用寿命长
• 支持编码器 – 可选编码器回路用于回转角度反馈
• 法兰安装 – 便于与中心回转接头集成
• 维护便捷 – 转子导线配波纹管，定子/转子标识清晰

技术参数
型号：DHS099F-39
外径：Ø99 mm
总回路数：39（24 路电源 + 15 路信号）
额定电流：电源 30A / 路，信号 10A / 路
额定电压：0–380V AC/DC
运行速度：0–300 rpm
绝缘电阻：电源 ≥1000MΩ @1000VDC；信号 ≥500MΩ @500VDC
耐压：电源 1500VAC；信号 500VAC
动态电阻：<10 mΩ
接触材料：金对金
外壳：铝合金
防护等级：IP65
工作温度：-20°C ~ +80°C
导线：AWG14 特氟龙（电源），1mm² 屏蔽（信号）
寿命：1000 万转

在电动挖掘机中的应用

• 车辆下部（定子 / 内圈） – 连接机体电池组或拖拽电缆 380V 供电
• 车辆上部（转子 / 外圈） – 连接回转电机、泵电机、驾驶室控制器、摄像头及传感器
• 传输回路包括：用于回转电机和液压泵驱动的高电流 DC/AC 电源；用于控制器、显示、照明的 24V 辅助电源；BMS、MCU 与上部控制器之间的 CAN 总线；编码器/角度反馈；压力、倾斜、温度传感器信号

为何选择 IP65 + OD99 进行挖掘机改造

• OD99mm 适配 7–24 吨级常见中央回转法兰空间
• IP65 能应对工地灰尘、雨水与泥浆飞溅；矿业可升级至 IP67
• 电源/信号分室 防止电机冲击电流干扰 CAN 总线
• 金接点 + 特氟龙导线 在连续工作下降低温升
