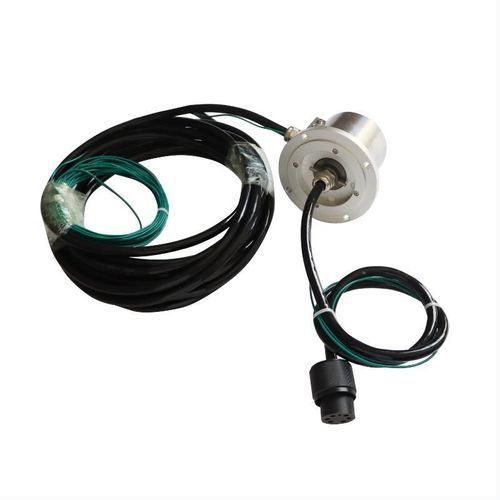

线缆绕线机滑环 DHS090-6

航海用不锈钢铝合金

简要说明
DHS090-6 IP68防水滑环，外径90 mm，6路，配备防水电缆和防水接头。为海用电缆盘和恶劣的水下环境设计，保证在连续旋转下可靠传输电力与信号。

要点

• 真正的IP68防护 — 完全防尘并耐潜水，适用于海用电缆盘、海上绞车和水下设备。
• 防水电缆与防水接头 — 配备防水电缆和IP68等级的防水接头，防止出线处进水。
• 紧凑外径90 mm — 节省安装空间，易于集成到电缆盘、软管盘和旋转机械。
• 6路配置 — 支持电力与信号混合传输，满足混合传输需求于一体。
• 耐腐蚀且耐用 — 铝合金或不锈钢外壳，海洋级密封，寿命可达8000万转，无需维护运行。
• 可定制 — 可按需定制电路数量、电流等级、电缆长度和接头类型。

导电滑环规格
型号：DHS090-6
回路数：7回路总计：• 2回路 @ 30A（电源） • 2回路 @ 10A（电源） • 2回路（屏蔽信号）
额定电压：24V ~ 220V AC/DC
接触材料：贵金属
线缆规格：客户自备电缆（可定制）
防护等级：IP68（防尘且可潜水）
外壳材料：铝合金
转速：0 ~ 100 rpm
绝缘电阻：≥ 500 MΩ @ 1000V DC（正常湿度）
耐电强度：≥ 1000V @ 50Hz（相邻回路之间）
工作温度：-20°C ~ +80°C
工作湿度：60% RH或更高

主要特性与优点

• 终极IP68防水：为潜水和极端潮湿环境设计，适用于海用电缆盘、水下摄像机和ROV。
• 混合电力与信号传输：在一台紧凑设备中结合大电流电力回路（30A）和灵敏屏蔽信号通道。
• 优异的绝缘性能：通过高压测试（≥1000V），并保持高绝缘电阻（≥500 MΩ），在24V–220V系统中避免短路。
• 耐腐蚀铝制外壳：坚固的铝合金机体为盐雾或化学腐蚀环境提供刚性和耐腐蚀性。
• 低摩擦与长寿命：贵金属接点在连续旋转（最高100 rpm）中减少磨损，提供可靠、低维护的运行。

典型应用

• 海洋设备：电缆盘、绞车和船舶上的旋转接头。
• 水下机器人：ROV、潜水装备与打捞系统。
• 海上石油与天然气：在恶劣气候与潮湿环境中的旋转连接器。
• 重工业：湿法化学处理与户外施工机械。

定制选项

• 电缆长度与类型：可指定定子与转子导线长度；可集成客户自备电缆。
• 电压与电流扩展：可根据功率需求调整电路配置。
• 接头类型：可选军用或行业标准接头（如 MIL-DTL-38999、BNC 等）。
• 特殊密封：为更深潜或高压应用提供增强密封选项。

特性 / 技术规格

• 型号：DHS090-6
• 外径：90 mm
• 防护等级：IP68（防尘且可潜水）
• 回路 / 电流分配：规格中指示7回路：2 × 30A（电源）、2 × 10A（电源）、2 × 屏蔽信号（注：产品标题提及6路；表格中列出7路总数）
• 额定电压：24V ~ 220V AC/DC
• 接触材料：贵金属
• 外壳材料：铝合金
• 转速：0–100 rpm
• 绝缘电阻：≥ 500 MΩ @ 1000V DC（正常湿度）
• 耐电强度：≥ 1000V @ 50Hz（相邻回路之间）
• 工作温度：-20°C 至 +80°C
• 工作湿度：60% RH或更高
• 线缆规格：客户自备电缆（可定制）
