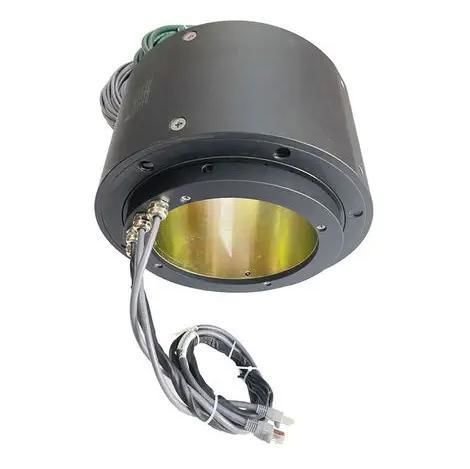

以太网滑环 DHK195F

100 Mbps通孔用于石油工业

大孔径190mm防爆滑环 防爆等级: Ex d IIB T4 Gb 可定制，标准ID 3-500 mm，OD 10-800 mm 专为爆炸风险场景设计，这款防爆滑环提供可靠的360°旋转电力和信号传输，具有强大的安全功能。获得Ex d IIB T4 Gb认证，它将严格的防爆保护与高性能工程相结合。 主要规格: - 尺寸: 内径195mm，外径320mm - 信号: 2组100Mbps网络传输 - 通道: 总共15个（5个电力电路 × 20A；10个信号电路 × 5A，包括2个用于网络信号的屏蔽电路） - 电压: 0~440VAC/240VDC - 绝缘电阻: 1000MΩ（电力电路 @1000VDC）；500MΩ（信号 @500VDC） - 介电强度: 1500VAC/50Hz（60秒，电力电路1mA） - 动态电阻变化: <10mΩ - 工作速度: 0~100rpm - 环境: -20℃~+80℃，<70%湿度 - 保护: IP65等级；Q235A结构材料，贵金属（金）接触，低损耗连接 - 附加功能: 防水金属锁定连接器，增强密封。 适用于需要在爆炸性环境中安全稳定旋转的工业设备，这款滑环即使在恶劣条件下也能确保不间断的性能。 • 典型应用: 1. 石油、天然气和化学工业 风险特征: 环境中通常含有可燃气体（例如，甲烷、氢气）、挥发性液体（例如，汽油、苯）或可燃粉尘。静电和电火花很容易引发爆炸。 典型设备: - 炼油厂/化工厂的旋转设备: 如反应器搅拌器、管道旋转接头、储罐搅拌轴和离心机。滑环需要传输电机功率（例如，220VAC/380VAC）、传感器信号（例如，温度和压力监测）和控制命令，同时符合防爆认证（例如，Ex d IIB T4 Gb）。 - 海上石油和天然气平台: 海上钻井平台上的旋转钻杆驱动系统和石油/天然气管道的旋转连接器。这些需要耐盐雾和湿气，并符合海洋环境防爆标准（例如，Ex d I M2）。 2. 煤矿和采矿业 风险特征: 地下气体（主要是甲烷）、煤尘和空气混合物可以形成爆炸性气体。设备操作过程中产生的电火花构成重大危险。 典型设备: - 煤矿地下旋转机械: 如采矿提升鼓、风扇叶轮和煤矿切割部分的旋转接头。滑环必须传输高电流（例如，电机功率）、编码器信号（用于速度控制），并具有高保护等级（IP65/IP67），以抵御潮湿和多尘的地下环境。 - 采矿破碎/筛分设备: 振动筛的旋转轴和破碎机转子轴承的旋转电气连接。这些需要抗冲击和耐磨性，以防止设备停机或滑环故障引起的火花点燃气体。 • 产品命名说明: (1) 产品类型: DH—电动滑环 (2) 安装方法: K—通孔 (3) 通孔产品孔径195 mm F—防爆 (4) 总电路: 15个电路 (5) 额定电流或如果通过不同额定电流的电路将不标记。 (6) 识别号码: –XXX; 为了区分同一产品型号的不同规格，识别号码在名称后添加。例如: DHK080-24有两个同名产品，电缆长度、连接器、安装方法等不同，可以添加识别号码: DHK080-24-002; 如果将来有更多此型号，依此类推 -003, -004等。 - 技术规格 / 特点: - 防爆等级: Ex d IIB T4 Gb - 内径: 195mm - 外径: 320mm - 2组100Mbps网络信号 - 15个通道（5电力 × 20A，10信号 × 5A，2个用于网络的屏蔽） - 电压: 0~440VAC/240VDC - 绝缘电阻: 1000MΩ（电力），500MΩ（信号） - 介电强度: 1500VAC/50Hz（电力） - 动态电阻变化: <10mΩ - 工作速度: 0~100rpm - 工作环境: -20℃~+80℃，<70%湿度 - 保护: IP65 - 材料: Q235A，金接触 - 防水金属锁定连接器
