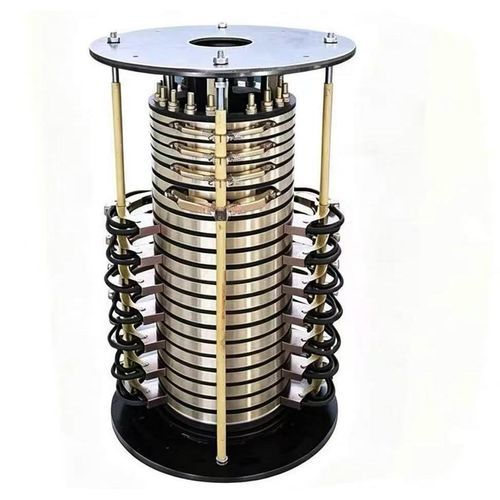

混合动力滑环

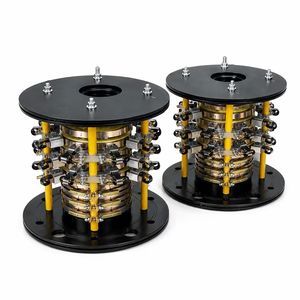

中空轴通孔用于风力涡轮机

简短描述
多通道大电流导电滑环，采用叠层抛光不锈钢导电环与弹性弹簧刷组件，实现360°连续电力与信号传输。回路数量与单回路电流可定制，适配重载工业与自动化回转设备。典型应用含塔式起重机、旋转舞台、风力小型发电、自动转盘与矿山回转设备。

核心产品特性

• 叠层独立导电环结构，支持1–100+通道；典型配置：6 / 12 / 18 / 24
• 高硬度抛光不锈钢导电环，低接触电阻、稳定电性能
• 双弹性弹簧刷座设计，保持恒定接触压力，降低磨损并在长时间旋转中最小化电弧
• 上下法兰垂直一体化机架，便于安装在回转轴上
• 宽温与防护选项（标准 -20°C ～ +70°C，宽温 -40°C ～ +85°C；标准IP54，可选IP65密封防水）
• 灵活配置：仅信号型、高电流电源环、混合电源-信号组合及旋转接头集成型

适用行业与设备

• 工程机械：塔式起重机回转平台与提升回转机构
• 新能源：小型风机回转导电部件与太阳能跟踪转台
• 舞台娱乐：旋转舞台、回转灯具与游乐设备回转系统
• 自动化：工业回转台、包装转台与机器人回转关节
• 矿业与冶金：回转输送设备与矿业回转机械
• 医疗与测试：回转试验台与医疗回转工作台

产品性能参数表
参数项 | 标准规格 | 定制可选范围 | 为采购方带来的好处
导电环材料 | 抛光不锈钢 | 铜合金、镀金 | 低电阻、信号稳定，适用于精密设备
刷子结构 | 双弹性弹簧刷 | 单簧、贵金属刷 | 接触压力均匀，寿命延长，火花损伤减少
回路数量 | 6 / 12 / 18 / 24 | 1–100+ 通道 | 支持复杂回转设备的多路电力及多路信号同时传输
单回路额定电流 | 标准25A/环 | 5A–500A | 支持重载工业设备运行且不过热
转速 | 标准0–30 RPM | 高速版最高200 RPM | 适用于低速重载与中速自动化场景
防护等级 | IP54（标准） | 可选IP65密封防水 | 适配多尘或多雨的户外工业环境
安装方式 | 上下法兰垂直安装 | 可选空心轴/穿孔 | 直接螺栓固定主轴，节省装配时间
工作温度 | 标准 -20°C ~ +70°C | 宽温 -40°C ~ +85°C | 在高温厂区和寒冷户外也能稳定运行

该滑环如何提升采购方工作效率

• 通过360°无限制旋转消除电缆缠绕故障，降低频繁更换与维护成本
• 叠层模块化设计减小安装占用空间，简化与现有回转设备的集成
• 通用可定制平台覆盖电源、信号及混合需求，减少多供应商采购复杂性
• 耐用耐磨的结构降低更换频率及因导电件故障导致的停机时间
• 标准法兰安装免除专用夹具需求，降低设备厂商装配时间

技术规格

• Brand: Ingiant
• 型号标称: Multi-Ring Stacked Conductive Slip Ring
• 导电环材料: 抛光不锈钢（可选：铜合金、镀金）
• 刷子结构: 双弹性弹簧刷（可选：单簧、贵金属刷）
• 典型回路数量: 6 / 12 / 18 / 24（可定制 1–100+）
• 单回路额定电流（典型）: 25A/环（可定制 5A–500A）
• 转速（典型）: 0–30 RPM（高速选件最高200 RPM）
• 防护等级: IP54（可选 IP65 密封防水）
• 安装: 上下法兰垂直安装（可选：空心轴 / 穿孔）
• 工作温度: 标准 -20°C ~ +70°C；宽温 -40°C ~ +85°C
