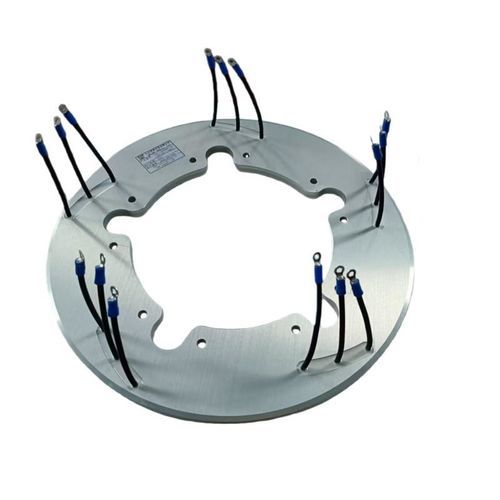

电动滑环 DHK160-3-90A

工业

产品概述
高性能航空电流收集器 DHK160-3-90A 是一款高精度的 3 电路电滑环组件，专为要求苛刻的航空航天和工业应用而设计。每个通道处理 90A @ 28VDC，设计保证的最大速度为 2400 r/min。适用于间歇工作周期（100 秒开/11 秒关），具有卓越的跳动公差（≤0.1mm）、超低静态不平衡（0.01N·m）和坚固的 2500VAC 绝缘。

主要应用

• 航空和海洋推进系统：设计用于左旋转，适合集成在螺旋桨后面或需要在显著振动和跳动下进行高电流传输的旋转接头中。
• 高精度旋转平台：超低跳动和静态不平衡使其非常适合雷达基座、电光炮塔和自动化测试设备。
• 重型工业自动化：可靠的间歇工作周期适用于焊接旋转器、大型分度台和重型机械等应用，在旋转过程中高电流功率传输至关重要。按照严格标准构建，确保在压力下的可靠性能。

主要技术参数

• 通道数量：3
• 额定电流：每通道 90A（28VDC）
• 工作电压：0~28VDC
• 刷子弹簧压力：25mm 延伸时 3N（±30%）；3.5mm 延伸时 5N（±30%）
• 刷子高度：总长度 ≥25mm；组装后，刷子从刷盒延伸 ≥3.5mm
• 工作条件：
  • 安装在螺旋桨后面后，铜环端面跳动 ≤0.1mm；铜环跳动 ≤0.2mm 时，电流收集器正常工作
  • 刷子更换指示线指示需要更换
  • 组件必须在设计尺寸限制内，并且没有烧伤、划痕、凹槽等。
• 旋转方向：左（沿飞行方向逆时针）
• 额定速度（设计保证）：2000 r/min
• 最大速度（设计保证）：2400 r/min
• 超速（设计保证）：承受 (2550/60) r/min 30 分钟（非操作，无机械损坏或变形，无刷盒）
• 操作模式：间歇，最大开 100s，最小关 11s
• 重量要求：
  • 滑环组件：≤1100g
  • 辅助盒组件：每个单元 ≤205g
• 绝缘电阻（环对环，环对刷）：
  • 冷态：≥20MΩ
  • 湿热试验后：≥5MΩ（仅限资格测试）
• 介电强度（环对环，环对刷）：
  • 冷态：≥500VAC@50Hz，60s，无击穿或闪络
  • 湿热试验后：≥375VAC@50Hz，60s，无击穿或闪络
• 静态不平衡：0.01N·m
• 产品备件：每套一个额外的刷盒组件
• 工作环境条件（设计保证）：
  • 飞行高度：0~10000m
  • 最大飞行速度：431km/h
  • 最大潜水速度：450km/h
  • 风速限制（侧风）：15m/s
  • 工作温度：-55°C 至 +55°C
  • 储存温度：-55°C 至 +70°C

技术规格

• 3 电路滑环，每个 90A @ 28VDC
• 最大速度：2400 r/min
• 跳动公差：≤0.1mm
• 静态不平衡：0.01N·m
• 绝缘：2500VAC
• 重量：≤1100g（组件），≤205g（辅助盒）
• 工作温度：-55°C 至 +55°C
• 储存温度：-55°C 至 +70°C
