通孔滑环

用于风力涡轮机工业用途铜

简短描述

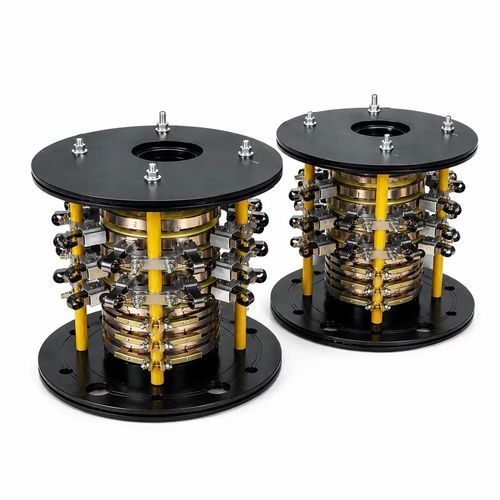

该多通道重载滑环采用堆叠铜集电环、加固绝缘支柱与双面法兰安装。为回转机械提供稳定的连续电力与信号传输，支持多回路集成，具有耐磨刷子接触结构、高绝缘水平及可定制IP防护等级。广泛用于风力发电、采矿设备、回转平台、工业起重机及大型自动化回转装置，解决旋转过程中的电流与信号传输难题。

概述
工业多回路滑环（集电环、回转电连接器）可在动静部件之间无缠绕地传输电源、控制信号及模拟/数字数据。堆叠法兰设计采用模块化堆叠铜环、独立银碳刷组件、强化环氧绝缘及双法兰安装，专为重载、长时运行的工业回转设备设计，消除缆线缠绕故障，确保连续旋转下的不间断电传输。

面向工业采购人员的核心产品优势

• 多层堆叠导电铜环：导电率高、电阻低、输出电压稳定，旋转过程中无信号衰减
• 独立分体式银碳刷接触模块：接触压力均匀、自润滑、超低磨损、寿命长，可单独更换无需整机拆卸
• 加固玻纤环氧绝缘支柱：耐高温、介电强度高、耐老化、抗冲击振动
• 上下双金属法兰安装板：预留安装孔，可直接螺栓固定于回转轴，兼容垂直/水平安装
• 中心中空通孔设计：允许液压/气动管线、传动轴或电缆穿过滑环中心，实现系统一体化布局
• 回路数量、电流等级与防护等级可定制：支持电力+信号混合回路，选配IP54/IP65密封结构以适应多尘、潮湿户外工况
• 宽温工作范围：在-20°C至+120°C范围内稳定运行，适配极端车间、露天采矿与风电等环境
• 旋转摩擦扭矩低：旋转顺畅、不卡滞，不增加主机回转驱动电机负载

关键技术规格表
参数项 | 标准技术值 | 可定制选项 | 采购者收益
导电环材料 | 高纯铜镀银 | 弱信号用镀金环 | 降低接触电阻、抗氧化、弱电信号传输清晰
刷子材料 | 银碳复合刷 | 镀金合金刷、石墨刷 | 使用周期更长，减少检修停机
回路通道数 | 6–36回路 | 可定制2–60混合电力/信号回路 | 满足多功能设备的电力与控制布线需求
单回路电流 | 每环10A / 25A / 50A | 支持高达200A的大电流环 | 同时适配弱控制信号与主电路大功率
通孔直径 | 标准50mm中孔 | 30mm–100mm定制中空轴 | 在滑环内集成油路、中心传动轴等
绝缘材料 | 玻纤环氧棒、酚醛法兰 | PTFE高温绝缘 | 抵抗高温，重载下防短路
防护等级 | IP54基础版 | IP65全封闭防尘防水 | 可部署于户外、矿区、沿海潮湿工业场所
最大转速 | 0–300 RPM 连续 | 低速重载设备的低速改造 | 适配快慢转动的回转机械稳定运行
工作温度 | -20°C ~ +120°C | 高温版可达180°C | 兼容炉窑、冶金、风电高温环境
安装形式 | 上下双法兰 | 单法兰、轴夹安装 | 适配各类回转机械结构的灵活安装方式

主要工业应用场景

• 新能源风电设备：风机偏航与桨距回转供电传输
• 采矿与工程机械：回转钻机、矿山卷扬机、大型塔式起重机
• 自动化回转平台：包装回转台、自动焊接回转夹具、机器人回转关节
• 港口与起重设备：集装箱回转夹具、重载起重回转机构
• 专用工业设备：雷达回转基座、大型回转试验台、液压回转执行器

该滑环如何解决采购方痛点

• 消除电缆扭曲损坏：实现360°无缠绕连续旋转
• 降低维护人工成本：可分离的刷子模块允许单个损坏刷子更换，无需整机拆解
• 简化设备结构设计：中空通孔集成流体管线与传动轴，节约内部布局空间
• 稳定信号与电源输出：镀层铜环避免信号损失，防止因传输不稳导致的设备故障
• 适应恶劣环境：高绝缘与可选IP65密封耐粉尘、潮气与振动
• 支持定制化：可按OEM设备设计要求调整回路数、电流、尺寸与防护等级

技术参数

• 导电环：高纯铜镀银（可选：弱信号用镀金）
• 刷子：银碳复合（可选：镀金合金、石墨）
• 回路通道：标准6–36，可定制2–60混合电力/信号回路
• 单回路电流：标准每环10A / 25A / 50A，重载环可达200A
• 通孔直径：标准50mm，可定制30mm–100mm
• 绝缘：玻纤环氧棒与酚醛法兰（可选：PTFE高温绝缘）
• 防护等级：IP54基础，可选IP65密封
• 最大转速：0–300 RPM 连续；支持低速改造
• 工作温度：-20°C 至 +120°C（高温可达180°C）
• 安装：上下双法兰（可选：单法兰、轴夹）
