3轴CNC加工中心 LMV1000
立式BT4020工具

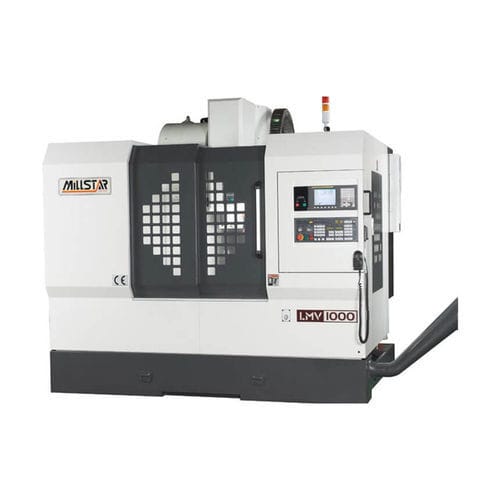

3轴CNC加工中心 - LMV1000 - JIUH-YEH PRECISION MACHINERY CO., LTD. - 立式 / BT40 / 20工具

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 3轴
卧式／立式: 立式
主轴头: BT40
工具数量: 20工具
其他特性: 高速, 高精度, 高刚性
X轴: 1,000 mm
(39.37 in)
Y轴: 600 mm
(23.62 in)
Z轴: 620 mm
(24.41 in)
转速: 8,000 rpm
(50,265 rad.min-1)
输出功率: 7.5 kW, 11 kW
(10.2 hp, 14.96 hp)
X轴进给速度: 30,000 mm/min
(19.69 in/s)
Y轴进给速度: 30,000 mm/min
(19.69 in/s)
Z轴进给速度: 30,000 mm/min
(19.69 in/s)
最大台面负荷: 1,000 kg
(2,205 lb)
工具重量(最大): 7 kg
(15.4 lb)
总重量: 6,200 kg, 6,900 kg
(13,668.66 lb, 15,211.9 lb)
整体长度: 2,810 mm
(110.6 in)
整体宽度: 2,238 mm
(88.1 in)
总高度: 2,771 mm
(109.1 in)

产品介绍

采用高级铸铁经回火处理, 再经电脑有限元素分析确保最佳刚性. 超宽稳重的底座四线轨结构, 提供整机的稳固支撑能力. 850/1000线轨的滑块分别是X轴4个与Y轴6个. 1200/1400线轨的滑块分别是X轴6个与Y轴8个. 采用高速高精度的精密滚珠螺杆, 经预拉处理确保高重复精度. 采用高刚性主轴, 适合各种材质之加工. 稳定性高的自动换刀系统, 故障率低, 维修容易. 标准配备 : 三菱M80控制器 8.4”彩色萤幕地基垫及水平调整螺丝工具箱及工具主轴转速8000 rpm,BT-40(LMV-850~LMV-1400) 主轴转速10000 rpm,LMV-510/710/800 主轴转速4500 rpm,皮带式,BT-50,LMV-1200/LMV-1400 主轴松口吹气系统切削液系统自动断电系统热交换器自动润滑单元斗笠式20把刀刚性攻牙螺旋排屑装置(含集屑车) M码吹气 RS232介面全罩式钣金石英工作灯变压器(外销专用) 选购配备: 发那科/三菱M800/西门子/海德汉/发格控制器 10.4”彩色萤幕主轴转速10000/12000/15000 rpm(BT40),直结式主轴转速6000/8000 rpm(BT50) 主轴油冷机(LMV-510/710/800标准) ZF齿轮箱日制HAMADA齿轮头(BT50),LMV-1200/LMV-1400 第四轴介面(不含马达及驱动器) CNC第四轴分度盘含伺服马达主轴中心出水20/30/50 BAR 电器箱冷气机刀臂式24把刀(BT40/BT50) 链条式32把刀(BT50) 炼板式/刮板式铁屑输送机含集屑车高压冲屑装置 CE标准油水分离机自动刀长量测自动工件量测
