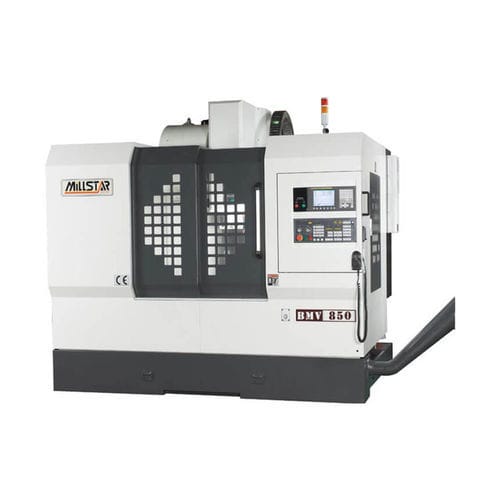

3轴CNC加工中心 BMV850立式BT4020工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40
- 工具数量
- 20工具
- 其他特性
- 高速, 高精度, 高刚性
- X轴
850 mm
(33.46 in)- Y轴
600 mm
(23.62 in)- Z轴
620 mm
(24.41 in)- 转速
8,000 rpm
(50,265 rad.min-1)- 输出功率
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- X轴进给速度
20,000 mm/min
(13.12 in/s)- Y轴进给速度
20,000 mm/min
(13.12 in/s)- Z轴进给速度
20,000 mm/min
(13.12 in/s)- 最大台面负荷
800 kg
(1,764 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 总重量
6,000 kg, 6,700 kg
(13,227.74 lb, 14,770.97 lb)- 整体长度
2,550 mm
(100.4 in)- 整体宽度
2,238 mm
(88.1 in)- 总高度
2,650 mm
(104.3 in)
产品介绍
采用高级铸铁经回火处理, 再经电脑有限元素分析确保最佳刚性.
超宽稳重的底座四硬轨结构, 提供整机的稳固支撑能力.
850/1000硬轨的滑块分别是X轴4个与Y轴6个. 1200/1400硬轨的滑块分别是X轴6个与Y轴8个.
低床式机体构造使工件装卸方便降低整机重心, 提升稳定与刚性. 双螺旋排屑装置能快速清除铁屑(1400/1600/1800).
标准配备:
三菱M80控制器
8.4”彩色萤幕
地基垫及水平调整螺丝
工具箱及工具
主轴转速4500 rpm,皮带式BT50
主轴松口吹气系统
切削液系统
自动断电系统
热交换器
自动润滑单元
斗笠式20把刀
刚性攻牙
螺旋排屑装置(含集屑车)
M码吹气
RS232介面
全罩式钣金
石英工作灯
变压器(外销用)
选购配备:
发那科OiMF/三菱M730/西门子/海德汉/发格控制器
10.4”彩色萤幕
主轴转速10000/12000 rpm(BT40)
主轴转速6000/8000 rpm(BT50)
主轴油冷机(BMV-1400~2500 Std.)
ZF齿轮箱(BT-40/50)
日制HAMADA齿轮头(BT50)
第四轴介面(不含马达及驱动器)
CNC第四轴分度盘含伺服马达
主轴中心出水20/30/50 bar
电气箱冷气机
刀臂式24把刀(BT-40/50)
链条式32把刀(BT50)(BMV-2200/2500 Std.)
炼板式/刮板式铁屑输送机含集屑车
高压冲屑装置
CE标准
油水分离机
自动刀长量测
自动工件量测
