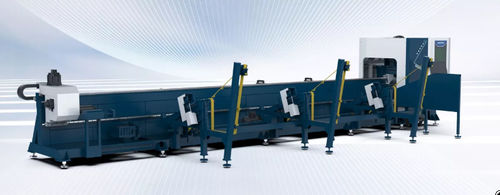

激光切割机 SFPLUS series

用于铝用于不锈钢用于金属

概述
PLUS Series 管材激光切割系统面向工业化批量加工，适用于圆管、方管和矩形管，兼顾产能与重复定位精度。设备配备双气动卡盘以实现切割与上料并行，采用伺服驱动轴与精密导轨，确保在多种材料与管径下的稳定运动与精准定位。

主要特点

• 双气动卡盘支持同时切割与上料，最小化空载时间，适合连续生产。
• 伺服电机与精密直线导轨提供稳定运动，重复定位精度可达±0.03 mm，定位精度约±0.05 mm（视型号而定）。
• 动态性能优异，切割速度显著提升（设计目标较同类机型约快50%）。
• 后置卡盘带吹尘功能，可清除切屑，降低卡死及故障风险。
• 兼容不锈钢、铝合金及高反光材料，支持圆管、方管与矩形管加工。

小管专用
激光发生器采用精确能量控制技术与光束管理，减少小管加工时的烧焦、过烧、毛刺或热变形。最小支持管径：15 mm（视机型而定）。

斜切（±45°）
配备自动聚焦切割头及专用气动卡盘，可实现圆管、方管、矩形管以及角钢、槽钢的±45°斜切，一步完成斜面加工。±45°为部分型号标配，部分为选配。

上料与下料
支持半自动与全自动智能上料/下料装置，可一次上料多根管材；切割后管件自动排出，减少等待时间。伺服控制的精密搬运保证稳定的物料流与重复定位。

可选/高级功能

• 零尾料切割：卡盘上方切割实现超短或零尾料切割。
• BCW 轮廓扫描仪：实时测量并补偿管材与图纸之间的偏差。
• 自动除渣器：在切割过程中清除管内熔渣，保持管内清洁。

技术参数
Model | Laser Power (kW) | Max Length of Tube (mm) | Scope of Tube Size (mm) | Max Weight of Tube (kg) | X/Y-axis Positioning Accuracy (mm) | X/Y-axis Repositioning Accuracy (mm) | ±45° Bevel Cutting | Max No-load Speed (m/min) | Max Rotating Speed of Chucks (r/min) | Max Acceleration (G) | Overall Dimensions (L*W*H, mm) | Power Supply
SF3008PLUS | 1.5-3 | 3000 | Φ16-80 ; □16*16-80*80 | 60 | ±0.05 | ±0.03 | No | 100 | 240 | 1.5 | 3700*1780*2410 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | No | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS (variant) | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | Yes | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6016PLUS | 1.5-3 | 6500 | Φ15-170 ; □15*15-170*170 | 160 | ±0.05 | ±0.02 | No | 150 | 200 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6024PLUS | 3-6 | 6500 | Φ20-230 ; □20*20-230*230 | 260 | ±0.05 | ±0.02 | No | 100 | 100 | 1.0 | 9320*3100*2500 | Three-phase 380V, 50Hz/60Hz (custom-made)

技术规格

• 系列名称：PLUS Series
• 重复定位精度：±0.03 mm
• 定位精度（X/Y）：±0.05 mm
• 最高空载速度：最高可达150 m/min（视型号而定）
• 卡盘最高转速：最高可达240 r/min（视型号而定）
• 最高加速度：最高可达1.5 G（视型号而定）
• 支持材料：不锈钢、铝合金、高反光材料等
• 最小支持管径：15 mm（小管型）
• 斜切：±45° 可选/支持（视型号）
• 自动/半自动上下料：伺服控制与精密电机驱动
