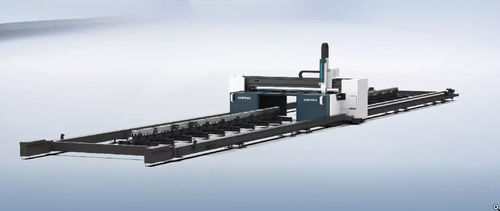

激光切割机 SF1500CH

用于钢材型材CNC数控

概述
H型钢大型激光切割机 SF1500CH 是一款开式门式结构设备，专为 H 型钢的直切和法兰板倒角加工设计。门式双驱动结构保证梁体受力均衡，以减少变形并确保长件加工的稳定性。

主要特性

• 门式双驱动结构，梁体受力均衡，降低变形
• 支持 H 型钢的直切与法兰板倒角加工
• 开式布局与双工作站设计，便于装卸
• A、B 回转轴 ±180°，具备防撞保护与快速响应
• 工人通道/平台，安全进入装卸 H 型钢
• 带 IP65 防护和一体式冷却的自动对焦激光切割头，保证长期稳定切割
• 针对 H 型钢定制的 CNC 系统：自动排样、导出工作报告及变形补偿

技术参数
型号：SF1500CH
激光功率（kW）：12–30
工作区（L×W, mm）：28000×3000
H 型钢腹板最大宽度（mm）：1200
法兰板最大高度（mm）：500
最大空载速度（m/min）：50
最大切割厚度：≤50 mm（直切），≤35 mm（法兰板倒角）
外形尺寸（L×W×H, mm）：35670×5900×3030
X/Y 轴定位精度（mm）：±0.1
X/Y 轴重复定位精度（mm）：±0.05

应用

• 公路与桥梁钢构件
• 钢结构制造与仓储
• 工程机械零部件
• 电力行业结构部件
• 船舶制造结构件

规格

• 型号：SF1500CH
• 激光功率范围：12–30 kW（重型截面常用 20–30 kW）
• 工作区：28000 × 3000 mm
• 腹板最大宽度：1200 mm
• 法兰板最大高度：500 mm
• 最大切割厚度：直切可达 50 mm，倒角可达 35 mm
• 最大空载速度：50 m/min
• 外形尺寸：35670 × 5900 × 3030 mm
• 定位精度（X/Y）：±0.1 mm
• 重复定位精度（X/Y）：±0.05 mm
• 带 IP65 保护和一体化冷却的自动对焦切割头
• 具备自动排样、工作报告导出及变形工件匹配功能的 CNC 系统
