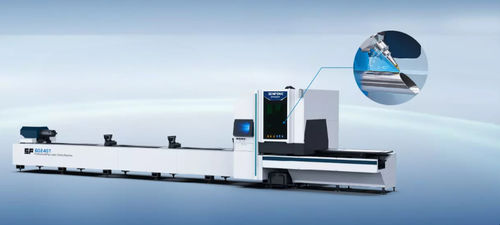

激光切割机 GT series用于钢材型材管道
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 激光
- 加工材料
- 用于钢材
- 切割产品
- 管道, 型材
- 相关功能
- 表面加工
- 应用
- 用于船舶建造, 用于离岸应用
- 其他特性
- 自动, 高精度, 高速, 旋转操作
- 管直径
最多: 360 mm
(14 in)最少: 50 mm
(2 in)- 切割速度
60 m/min, 75 m/min
- 激光功率
最多: 6,000 W
最少: 3,000 W
- 重复精度
0.03 mm, 0.05 mm
(0.0012 in, 0.002 in)- 整体长度
6,000 mm
(236 in)- 载荷能力
260 kg, 700 kg
(573.2 lb, 1,543.2 lb)
产品介绍
产品概述
SENFENG管材斜切激光切割机。针对圆管、方管、椭圆管及不规则截面管材的高精度斜切设计，支持±45°自动斜切，配合稳定送料与高速加工，可减少后续准备工序。
主要特性
技术参数
应用
适用于石油、化工、造船、建筑等行业的斜切加工。为焊接准备提供精确的斜切轮廓，有助于接头密封性与结构强度的提升。
技术规格
SENFENG管材斜切激光切割机。针对圆管、方管、椭圆管及不规则截面管材的高精度斜切设计，支持±45°自动斜切，配合稳定送料与高速加工，可减少后续准备工序。
主要特性
- 可调角度斜切，0°至±45°，满足不同焊接坡口准备。
- ±45°高质量斜切，降低独立倒角工序需求。
- 气动卡盘实现自动夹紧，保证根据管材形状的稳定旋转与精确定位。
- 浮动支撑轮自动居中，适应不同直径并确保轴向稳定移动。
- 切割速度快，具备自动化流程以提升产能。
- 跟随支撑架随管材移动，切割头避让功能可减少废料。
- 支持圆管、方管、椭圆管及各类不规则钢管。
技术参数
- 系列：GT Series
- 型号：SF6024GT、SF6035GT
- 激光功率：3 kW – 6 kW
- 圆管加工范围：SF6024GT φ50–φ230 mm；SF6035GT φ50–φ360 mm
- 方管加工范围：SF6024GT 50×50–230×230 mm；SF6035GT 50×50–360×360 mm
- 定位精度：±0.05 mm
- 重复定位精度：±0.03 mm
- 最大轴速：最高可达75 m/min（视型号而定）
- 最大切割速度：最高可达75 m/min（视型号而定）
- 卡盘转速：最高可达100 r/min（视型号而定）
- 工作台最大承重：260 KG（SF6024GT），700 KG（SF6035GT）
- 最大加工长度：可达6 m
- 最大外径能力：可达φ360 mm（视型号而定）
应用
适用于石油、化工、造船、建筑等行业的斜切加工。为焊接准备提供精确的斜切轮廓，有助于接头密封性与结构强度的提升。
技术规格
- 系列：GT Series
- 可选型号：SF6024GT、SF6035GT
- 激光功率范围：3 kW – 6 kW
- 圆管范围：φ50–φ230 mm（SF6024GT）；φ50–φ360 mm（SF6035GT）
- 方管范围：50×50–230×230 mm（SF6024GT）；50×50–360×360 mm（SF6035GT）
- 定位精度：±0.05 mm；重复：±0.03 mm
- 最大轴速：最高可达75 m/min
- 卡盘转速：最高可达100 r/min
- 工作台承重能力：260 KG / 700 KG（视型号）
- 最大加工长度：可达6 m
- 最大外径能力：可达360 mm
