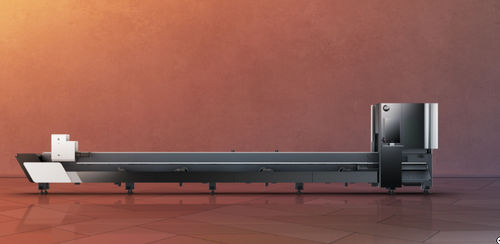

光纤激光切割机 SK

用于金属管道带可编程软件

概述
Bodor SK 是一款面向大批量管材自动化加工的光纤激光切割机。该机型采用前后独立卡盘、高轴加速度与高转速设计，旨在降低尾料、提高加工节拍与成品一致性，适用于管材大批量生产线集成。

核心亮点

• 最大实验加速度：2.7G，以实现快速轴向动作与更短节拍。
• 卡盘最大转速：最高可达260转/分，支持快速切割与索引。
• 激光头Z轴空移速度（算法升级）：60 m/min，较上一代约提升25%。

主要优势

• 前后独立卡盘支持前卡前进与后卡穿越，实现近零尾料（示例最小尾料可达约40 mm，视工艺而定）。
• 配套自动上料装置实现上料与切割并行，上料示例节拍约8秒以优化产线节拍。
• 前后双卡夹持保证长工件的夹持稳定性，提高端到端加工质量与定位一致性。
• AI智能套料与三步自画图功能，可减少手工作图、优化材料利用率（套料效率提升约30%为示例）。
• 定位与圆度改善：据报告相比上一代定位与真圆度提高超过20%。

结构与机械特性

• “天弓”床身结构：三角立体传动实现力矩平衡，导轨受力更合理。
• 高强度合金卡盘与淬火夹爪，提高定位精度与耐磨性。
• 全密封防尘设计，防止滚轴卡死并延长使用寿命。
• 前卡可越过激光头前进，支持长工件的双点夹持切割。

自动化与工艺流程

• 自动上料装置支持上料与切割并行（示例：上料区超快速上料约8秒，切割同时进行）。
• 三步自画图：选择管型→参数生成图纸→一键加工，简化复杂构件的大批量加工流程。
• AI智能套料：优化排版与切割路径，提高切割效率并降低管材消耗（示例：综合场景年节省管材逾1000根）。

可选功能

• 双区随动支撑（选配）：上料区随动托辊、深U型仿生托辊、下料随动托板，全伺服随动以保持整根管材的一致加工精度。
• 零尾料加工（选配）：在合理排版下实现近零尾料切割，提升材料利用率。
• 坡口切割（选配）：零摆长结构减少激光头摆动，实现一次切割成型并便于零间隙拼焊。

质保与验证
采用 Bodor 标准支持计划，并提供延保选项（示例：Bodor 标注的五年质保方案）。性能数据来源于 Bodor 实验室与对比测试，实际加工表现受材料、配置与工艺条件影响可能存在差异。

技术规格

• 系列/型号：SK Series (Bodor SK)
• 最大加速度（实验值）：2.7G
• 卡盘最大转速：最高260 转/分
• Z轴空移速度：60 m/min（算法升级）
• 并行上料示例：上料与切割并行节拍约8秒（视配置而定）
• 小圆切割产能示例：约500 件/分钟（实验室数据，视尺寸与工况而定）
• 定位/圆度改善：报告显示相比上一代提升>20%
• 选配功能：双区随动、零尾料、坡口切割、自动上料模块等
