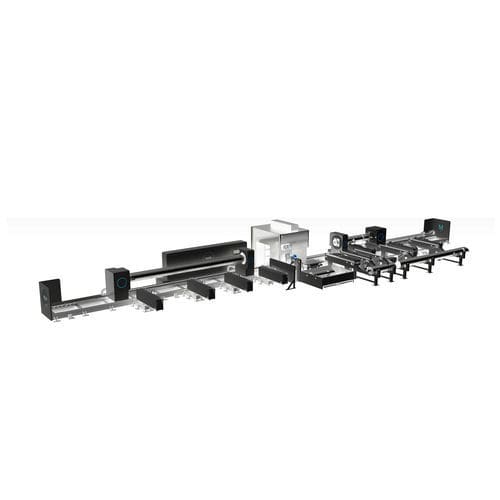

光纤激光切割机 M5用于金属管道航空应用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 光纤激光
- 加工材料
- 用于金属
- 切割产品
- 管道
- 应用
- 工业用途, 航空应用, 用于建筑机器, 用于离岸应用
- 零件重量
- 自动装卸
- 构造特性
- 带轨道
- 其他特性
- 自动, 高精度, 带CCD摄像机
- 最大切割高度
510 mm, 530 mm
(20.1 in, 20.9 in)- 最小切割高度
60 mm, 80 mm
(2.36 in, 3.15 in)- 管直径
80 mm, 510 mm
(3 in, 20 in)- 激光功率
6,000 W, 12,000 W
- 重复精度
0.03 mm
(0.0012 in)- 整体长度
12,000 mm
(472 in)- 载荷能力
2,500 kg
(5,511.6 lb)
产品介绍
概述
用于连续工业管材加工的光纤激光管材切割机。Bodor M5 集成 4 卡盘系统与自动上下料，实现对圆管、方管和矩形管的高精度切割与高产能加工。
产品亮点
功能与改进
适用行业
技术参数
用于连续工业管材加工的光纤激光管材切割机。Bodor M5 集成 4 卡盘系统与自动上下料，实现对圆管、方管和矩形管的高精度切割与高产能加工。
产品亮点
- 4 卡盘同步作业：实现上料、切割与下料并行，最大限度降低空闲时间。
- 高承载能力：支持最大 Ø510 mm 的大口径及高达 2,500 kg 的重型管材。
- 零剩料策略：第 4 卡盘可实现全夹紧，避免最后一件产生废料。
- 减少人工搬运：自动化降低人工干预并提高作业安全性。
功能与改进
- 落地式刚性床身：载荷垂直传递，提升稳定性并简化安装与维护。
- 密封气动卡盘与智能切割模式：防尘密封卡盘减少维护；提供重载切割与高效切割两种模式（高效模式支持最大 12 000 mm 长度）。4 卡盘循环根据工况可在约 2 秒内完成夹紧/切割。
- 全自动上下料：对圆管、方管和矩形管实现自动上料、装夹与下料，无需人工干预。
- 最小化废料的工艺流程：设计用于在不产生剩料的情况下完成最后一件的加工。
- 同步工艺集成：并行模块支持同时进行上料/加工/下料以最大化产能。
- 高精度斜切（倒角）功能：多角度倒角以优化后续装配与焊接。
- 可选焊缝识别：基于摄像头的焊缝检测，可识别内外焊缝并避免在焊缝处切割。
适用行业
- 石油与天然气管道：切割管段与配件（根据材料可达约 20 mm 厚度）。
- 航天航空：用于飞机与航天器结构件的管材加工。
- 工业建筑与结构件：工厂框架、发电厂组件及大型结构件制造。
- 电梯部件：结构件生产并优化材料利用率。
- 重型机械：挖掘机、履带式设备、升降平台等重工部件制造。
技术参数
- 激光输出功率：12 000 W / 6 000 W
- 卡盘数量：4
- 最短剩余材料：0
- 方管有效切割范围：□60 × 60 mm – □530 × 530 mm
- 矩形管边长：80 mm – 510 mm
- 圆管有效切割直径：Ø80 mm – Ø510 mm
- 最大可加工管长：12 000 mm
- 卡盘最大旋转速度：40 r/min
- X/Y 轴定位精度：±0.05 mm/m
- X/Y 轴重复定位精度：±0.03 mm
- 最大管材重量：2 500 kg
